Proč nemá svislá poloha výsledkového prutu v mém modelu žádný vliv na ohybový moment My prutu?

Odpověď

Die Veränderung der vertikalen Position beziehungsweise eine Exzentrizität bewirkt nur dann einen Unterschied im Biegemoment My, wenn am Modell weitere Kräfte wirken, die in dieses Moment mit einfließen, wie beispielsweise eine Normalkraft in folgendem Beispiel.

Eine Platte, gelagert als Einfeldträger, wird auf der linken Seite im Bild nur vertikal belastet. Die Biegemomente der Ergebnisstäbe, welche über und unter der Platte positioniert sind, unterscheiden sich nicht.

Auf der rechten Seite ist die Platte zusätzlich durch eine Normalkraft belastet. Dadurch erhalten die Ergebnisstäbe zusätzliche negative beziehungsweise positive Momente. Die Exzentrizität wirkt hierbei als Hebelarm.

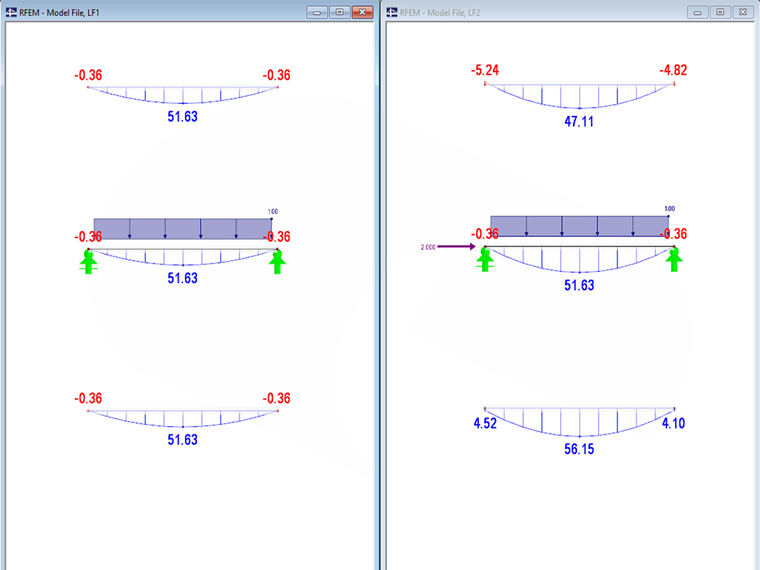

Obrázek 01 - Levý: Prostý nosník bez normálové síly; Vpravo: Prostý nosník s osovou silou

Klíčová slova

Výsledkový prut Vliv Moment ohybový moment Excentricita Svislý Poloha
