Jak zamodelować podwieszoną konstrukcję membranową za pomocą podpór liniowych?

Odpowiedź

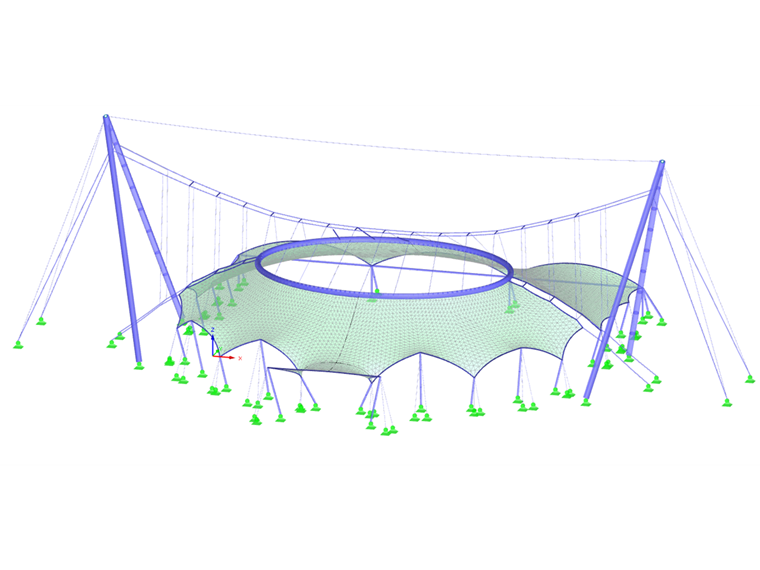

Podwieszoną, podpartą liniowo konstrukcję membranową można zamodelować w programie RFEM za pomocą modułu dodatkowego RF ‑ FORM ‑ FINDING. W tym celu należy zdefiniować w następujący sposób:

  1. Konstrukcja nośna wokół dachu membranowego
  2. Elementy brzegowe membrany składające się z elementów kablowych z odpowiednimi ustawieniami wyszukiwania kształtu
  3. Membrana pomiędzy elementami brzegowymi z odpowiednimi ustawieniami znajdowania kształtu
  4. Podpory - warunki brzegowe przenoszenia obciążeń
  5. Przypadek obciążenia z kategorią oddziaływania "Znajdowanie kształtu" do opisu oprócz naprężenia wstępnego również obciążeń związanych z wyszukiwaniem kształtów

Słowa kluczowe

Zawieszony Liniowy Otwór Maszt Kratownica kablowa Łuk kablowy
