Odpowiedź:

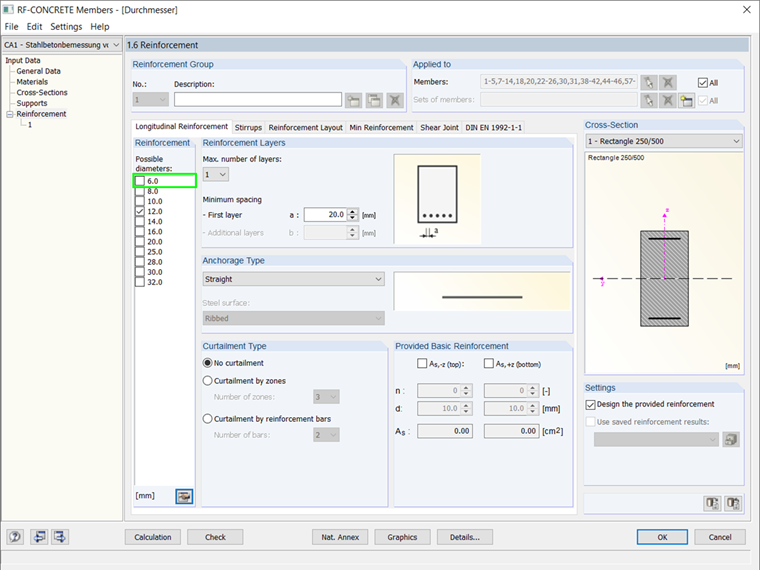

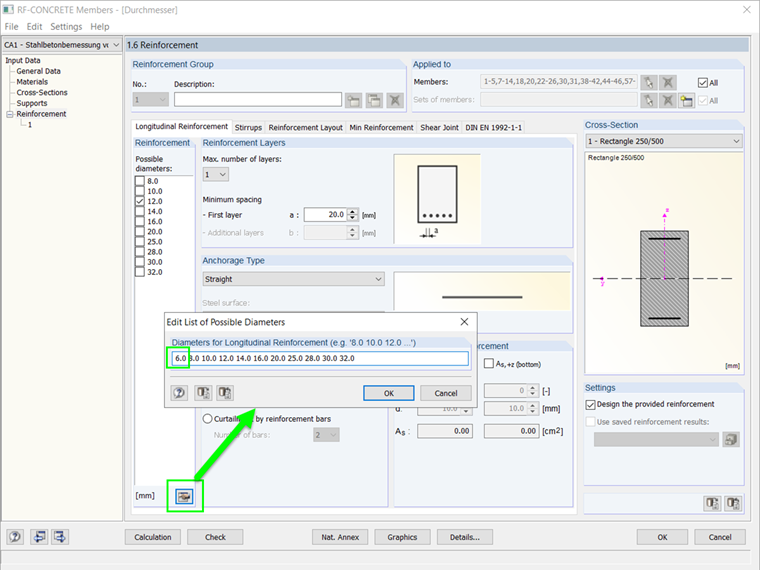

Listę możliwych średnic można rozszerzyć lub zmodyfikować w modułach dodatkowych CONCRETE, RF ‑ CONCRETE Members lub RF‑/CONCRETE Columns za pomocą przycisku "Edytuj listę możliwych średnic".
Lista możliwych średnic dla prętów zbrojeniowych
Jak wybrać średnicę prętów zbrojeniowych do wymiarowania żelbetowych konstrukcji belkowych, której nie ma na liście możliwych średnic?
