Kontakt między powierzchniami

Jaki jest najszybszy sposób na utworzenie kontaktu między dwiema powierzchniami?

Odpowiedź:

W programie RFEM 5 wymagana była bryła kontaktowa, aby utworzyć kontakt między dwiema powierzchniami. W programie RFEM 6 można to zrobić za pomocą kontaktu powierzchniowego:

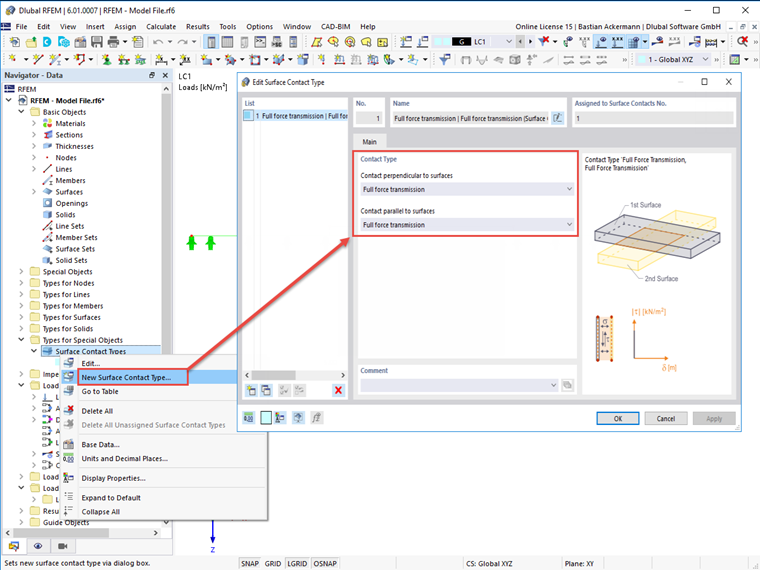

1) Zdefiniuj typ kontaktu powierzchniowego: W nawigatorze Dane w sekcji "Typy dla obiektów specjalnych" lub bezpośrednio w kontakcie powierzchniowym w sekcji "Obiekty specjalne" → "Kontakt powierzchniowy", patrz rysunek 01.

FAQ

FAQ 005134 | Jaki jest najszybszy sposób na utworzenie kontaktu między dwiema powierzchniami?

Typ kontaktu międzypowierzchniowego

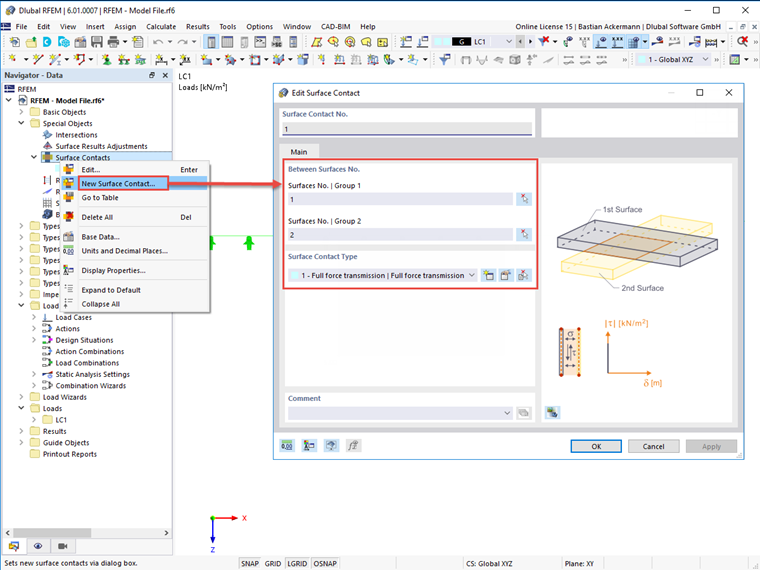

2) Przydzielić odpowiednie powierzchnie i typ kontaktu powierzchniowego do kontaktu powierzchniowego, patrz rysunek 02.

Kontakt międzypowierzchniowy
