FAQ 005134 | Wie lässt sich ein Kontakt zwischen zwei Flächen möglichst schnell realisieren?

FAQ-Erklärvideo

01
Flächenkontakttyp

02
Flächenkontakt

Zurück

24. November 2021

005134

Bastian Ackermann

Modellierung | Struktur

Wie lässt sich ein Kontakt zwischen zwei Flächen möglichst schnell realisieren?

Antwort

In RFEM 5 war zur Herstellung eines Kontaktes zwischen zwei Flächen ein Kontaktvolumen nötig. In RFEM 6 kann dies mittels Flächenkontakt realisiert werden:

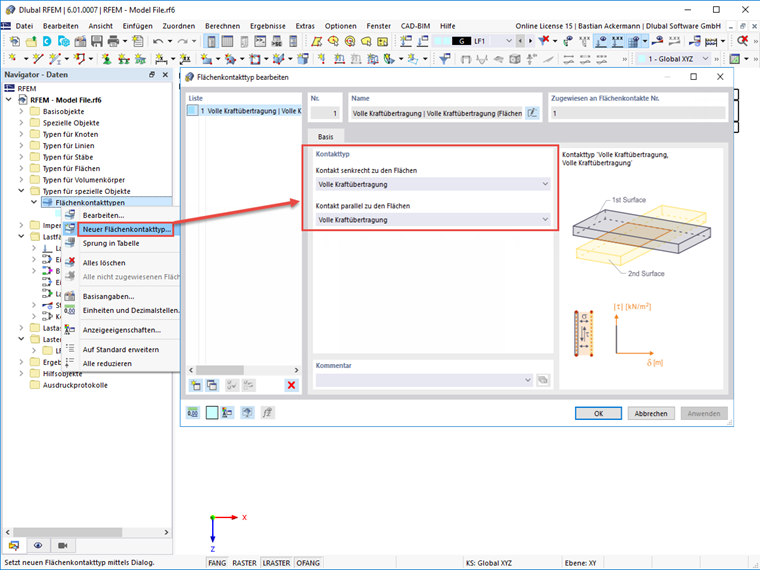

1) Definieren Sie einen Flächenkontakttyp: Entweder im Daten-Navigator unter "Typen für spezielle Objekte" oder direkt innerhalb des Flächenkontaktes unter "Spezielle Objekte" → "Flächenkontakt", siehe Bild 1.

Flächenkontakttyp

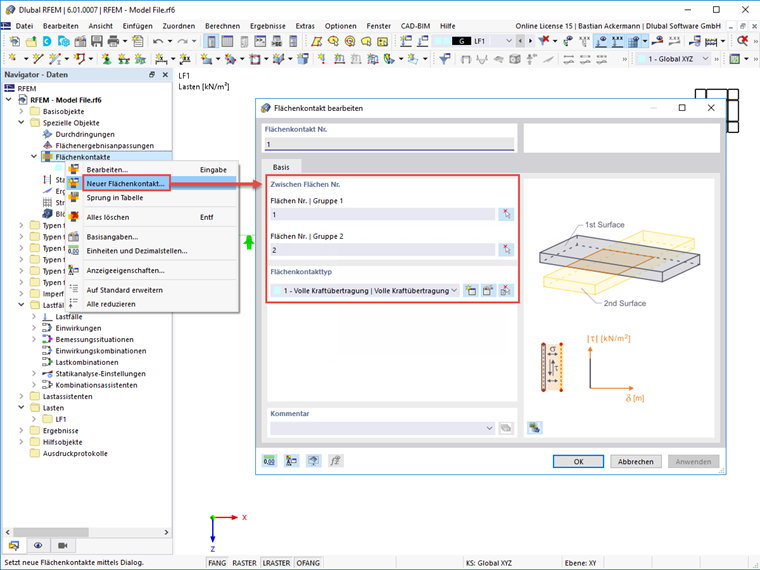

2) Weisen Sie dem Flächenkontakt die entsprechenden Flächen sowie den Flächenkontakttyp zu, siehe Bild 2.

Flächenkontakt

Schlüsselwörter

Kontakt Fläche Flächenkontakt
