Odpowiedź:
W przypadku obciążenia typu Analiza modalna można również zdefiniować zmiany konstrukcyjne. W ten sposób można uzyskać dostęp do modyfikacji sztywności poszczególnych obiektów, a w razie potrzeby również dezaktywować wybrane obiekty.

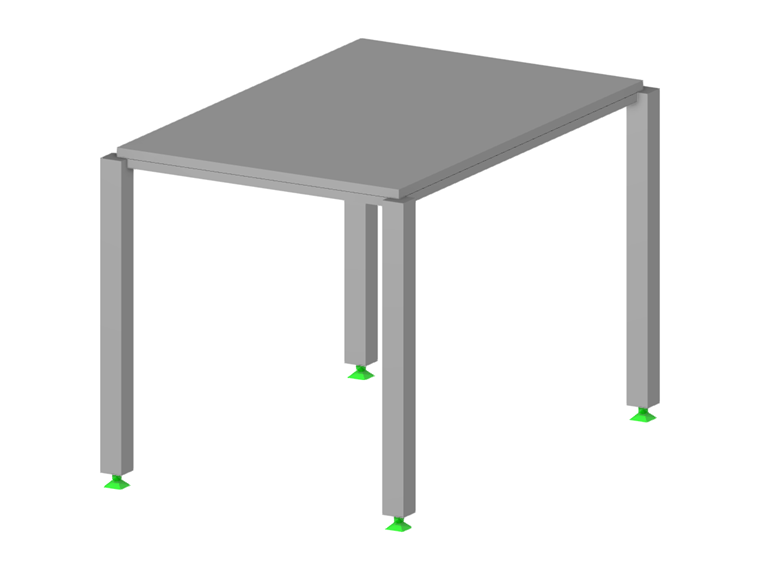

Analiza modalna uszkodzenia słupa
Jak mogę przeanalizować uszkodzenie obiektu, takiego jak słup, w mojej analizie modalnej?
