Antwort:

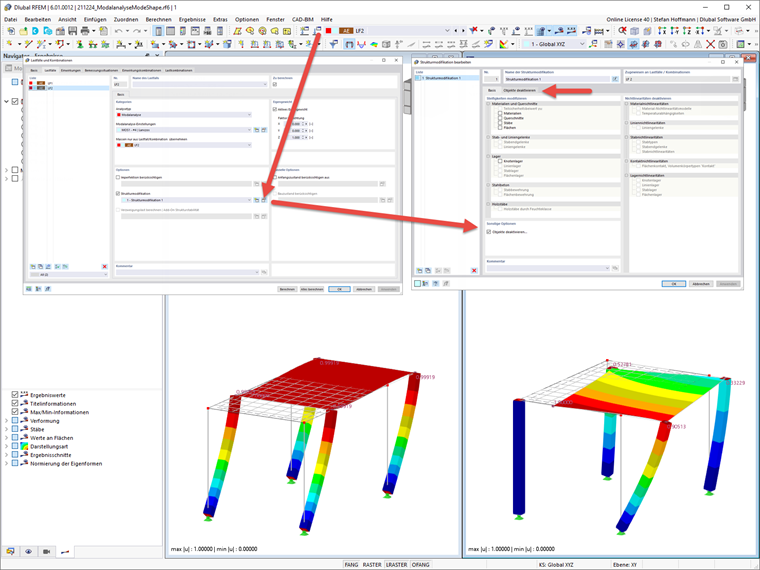

Sie können in einem Lastfall vom Analyse-Typ Modalanalyse auch Strukturmodifikationen definieren. Hierbei haben Sie Zugriff auf Steifigkeitsmodifikationen einzelner Objekte und können bei Bedarf auch gewählte Objekte deaktivieren.
Stützenausfall Modalanalyse
Wie kann ich den Ausfall eines Objektes, z.B. einer Stütze, in meiner Modalanalyse untersuchen?
