Odpowiedź:

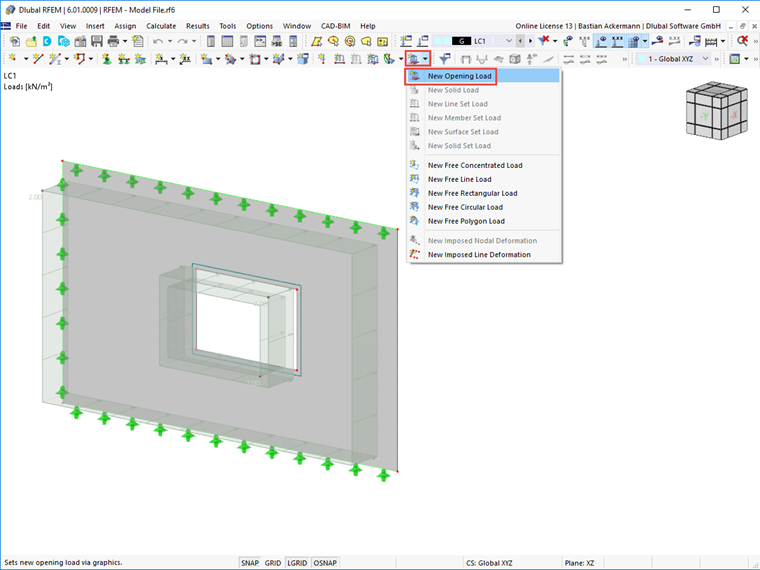

W tym celu można zdefiniować obciążenie otwierające, które można zdefiniować za pomocą paska menu (→ Wstawić → Obciążenia → Obciążenia otworu) lub za pomocą paska narzędzi (rozwijane menu dla obciążeń specjalnych, patrz rysunek).
Obciążenie otworu
W jaki sposób otwory w powierzchniach mogą być obciążone?
