Tak, jest to możliwe w programie RFEM 6.

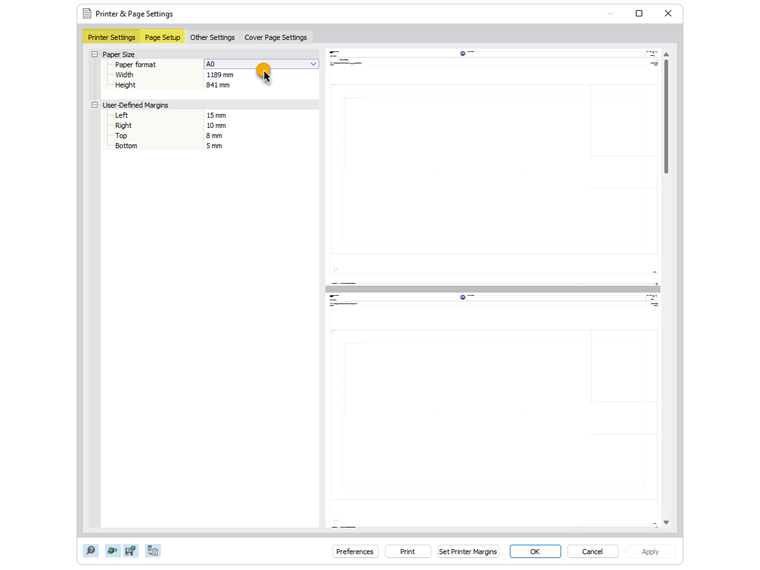

Najpierw sprawdź, czy w panelu sterowania Windows jest dostępna drukarka w formacie DIN A0. W takim przypadku drukarka ta jest dostępna w ustawieniach drukarki w programie RFEM 6.
Przykład z protokołem wydruku w formacie DIN A0 można znaleźć w sekcji Pliki do pobrania.
