FAQ 005239 | Jak mogę wyświetlić deplanację przekroju?

Wideo wyjaśniające FAQ (w j. angielskim, bez dźwięku)

01
Wyświetlanie deplanacji przekroju

02
Wartości deplanacji przekroju

Wstecz

Artykuł został przetłumaczony przez Google Translator

Podgląd oryginalnego tekstu

11. kwietnia 2022

005239

Oprogramowanie do analizy momentu skręcania skrępowanego

Jak wyświetlić spaczenie przekroju?

Odpowiedź

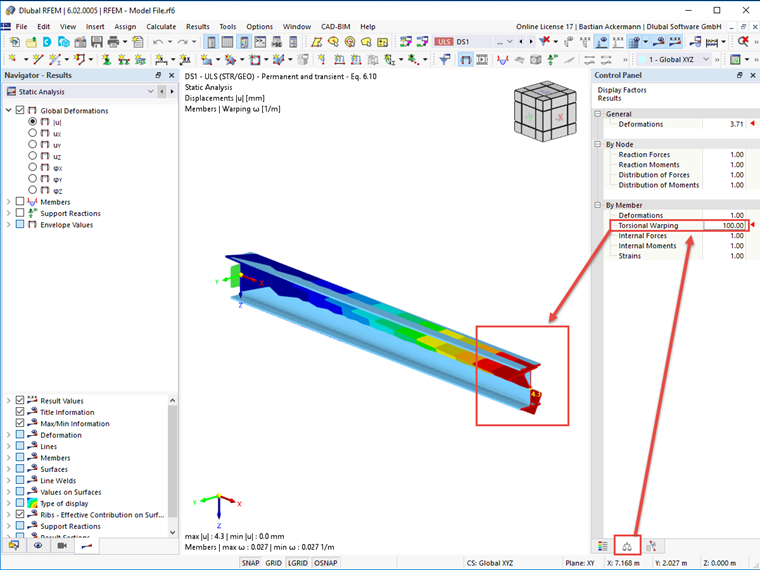

Odkształcenie przekroju może być pokazane na wyświetlaczu w "trybie pełnym". W tym celu należy zwiększyć współczynnik wyświetlania dla skrępowania odkształceniowego w panelu sterowania, patrz Rysunek 1.

Wyświetlanie deplanacji przekroju

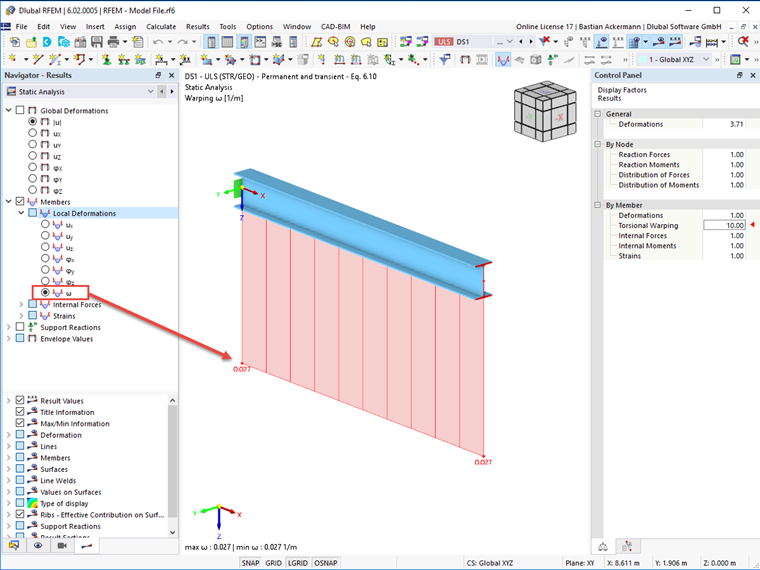

Ponadto w nawigatorze wyników można wybrać wartość lokalnego odkształcenia ω [1/m], patrz Rysunek 2.

Wartości deplanacji przekroju

Słowa kluczowe

Skręcanie skrępowane odkształcenie warping Spaczenie przekroju
