Odpowiedź:
Wartość "VEd" z obliczeń betonu nie występuje w analizie statycznej.
Można jednak wyświetlić wynik "vmax, b " z głównych sił wewnętrznych powierzchni. W obliczeniach betonu używa się „vmax, b ” jako „VEd ”.

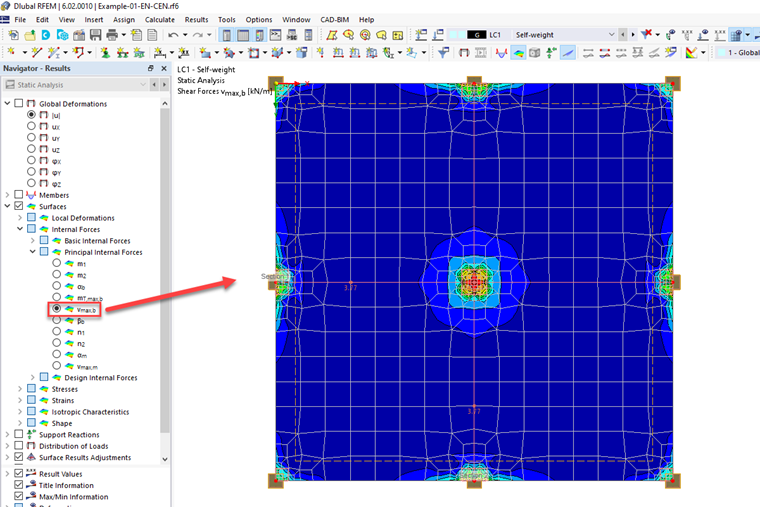

Wyświetlanie VEd w obliczeniach powierzchni
Jak wyświetlić wartość wyniku dla VEd w wynikach analizy statycznej?
