Wie kann ich mir in den Ergebnissen der Statischen Analyse den Ergebniswert für V_Ed anzeigen lassen?

Antwort

Den Wert "V_Ed" aus der Betonbemessung gibt es in der statischen Analyse nicht.

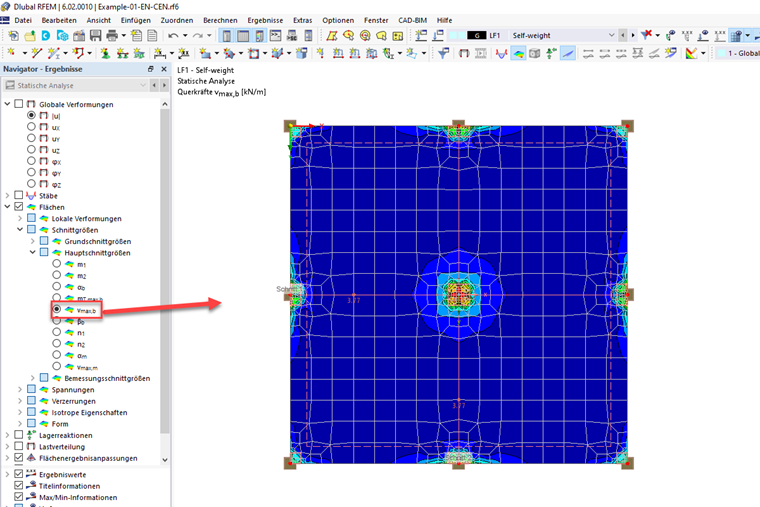

Man kann sich jedoch das Ergebnis "v_max,b" aus den Hauptschnittgrößen der Fläche anzeigen lassen. Die Betonbemessung verwendet als "V_Ed" genau dieses "v_max,b".

Maximale resultierende Querkraft v_max,b aus Biegeanteilen

$v_{\max, b} = \sqrt{{v_{x}}^{2} + {v_{y}}^{2}}$
