Długości efektywne

Obliczam słup, który jest utwierdzony u podstawy, w głowicy posiada podparcie w kierunku X i może wyboczyć się w kierunku Y. Ustawiłem długości efektywne za pomocą podpór węzłowych. Podczas obliczeń wartości długości wyboczeniowych są jednak takie same L_(cr,z) = L_(cr,y) = 2,41 m. Co robię źle?

Odpowiedź:

Należy również wprowadzić współczynniki dla długości wyboczeniowych. Górna i dolna część tabeli działają razem. Górna tabela określa segmenty do obliczeń w poszczególnych kierunkach. Dolna tabela z kolei definiuje długości wyboczeniowe za pomocą współczynników lub wartości bezwzględnych.

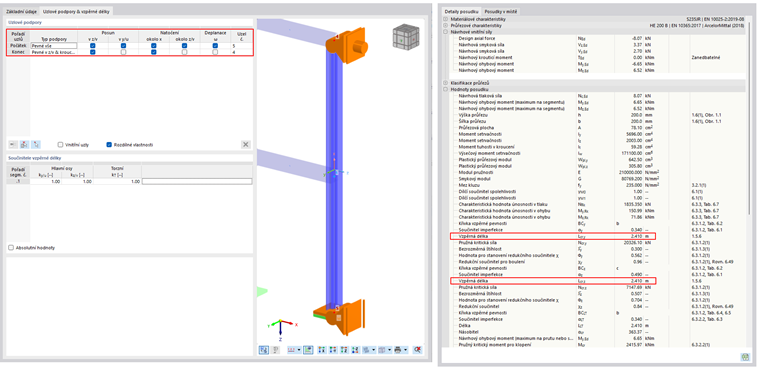

FAQ 005639 | Liczę słup, który jest osadzony w podstawie, w górze jest trzymany w kierunku X i może się wygiąć w kierunku Y. Ustawiłem długości podpór przy pomocy podpór węzłowych.
Niepełne zdefiniowanie długości efektywnych
