Ich berechne eine Stütze, die am Fuß eingespannt ist, oben in X-Richtung gehalten wird und in Y-Richtung knicken kann. Die Schublängen der Stäbe habe ich mit Knotenträgern eingestellt. Im Nachweis sind die Werte der Knicklängen für die Berechnung gleich, L_(cr,z) = L_(cr,y) = 2,41 m. Was mache ich falsch?

Q: Ich berechne eine Stütze, die am Fuß eingespannt ist, oben in X-Richtung gehalten wird und in Y-Richtung knicken kann. Die Schublängen der Stäbe habe ich mit Knotenträgern eingestellt. Im Nachweis sind die Werte der Knicklängen für die Berechnung gleich, L_(cr,z) = L_(cr,y) = 2,41 m. Was mache ich falsch?

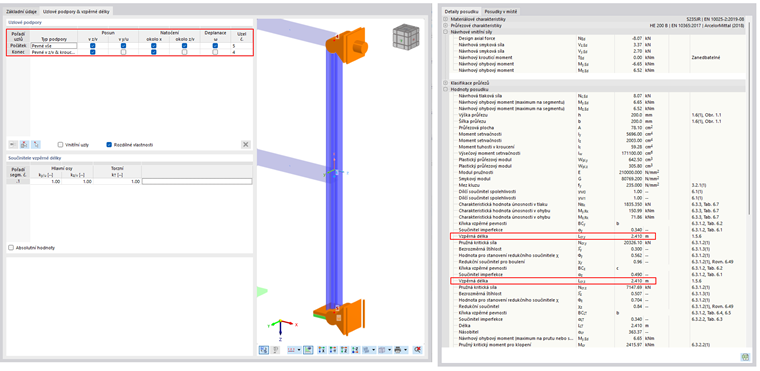

Es müssen auch die Knicklängenbeiwerte eingegeben werden. Der obere und der untere Teil der Tabelle arbeiten parallel zueinander. In der oberen Tabelle werden die Segmente für die Nachweise in den einzelnen Richtungen festgelegt. Die Knicklängen werden dann in der unteren Tabelle durch Koeffizienten oder absolute Werte definiert.

Question

Ich berechne eine St&#252;tze, die am Fu&#223; eingespannt ist, oben in X-Richtung gehalten wird und in Y-Richtung knicken kann. Die Schubl&#228;ngen der St&#228;be habe ich mit Knotentr&#228;gern eingestellt. Im Nachweis sind die Werte der Knickl&#228;ngen f&#252;r die Berechnung gleich, L_(cr,z) = L_(cr,y) = 2,41 m. Was mache ich falsch?

Accepted Answer

Es m&#252;ssen auch die Knickl&#228;ngenbeiwerte eingegeben werden. Der obere und der untere Teil der Tabelle arbeiten parallel zueinander. In der oberen Tabelle werden die Segmente f&#252;r die Nachweise in den einzelnen Richtungen festgelegt. Die Knickl&#228;ngen werden dann in der unteren Tabelle durch Koeffizienten oder absolute Werte definiert.
