Jeżeli chcesz połączyć kilka prętów zespołu prętów w jeden pręt, należy postępować w następujący sposób:
Krok 1
Zaznacz odpowiednie pręty, a tym samym również przypisane linie. Wywołaj funkcję "Połącz pręty".
Wcześniej zaznaczone pręty i linie zostały teraz połączone w jedną linię i jeden pręt.
Krok 2

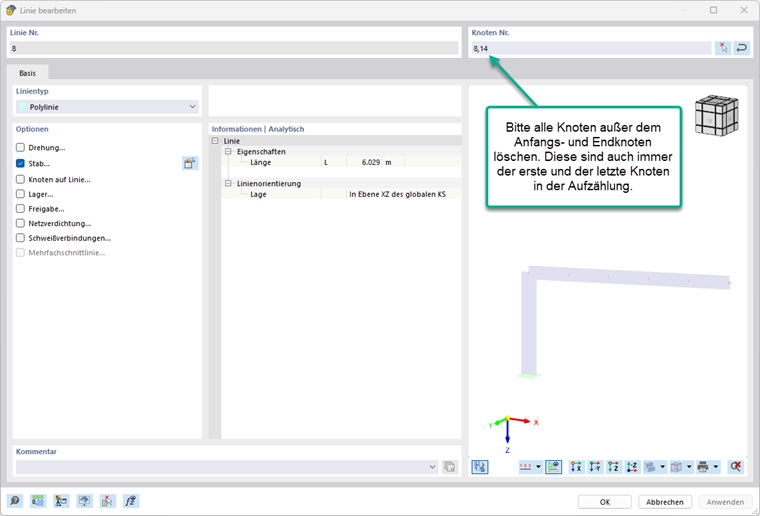

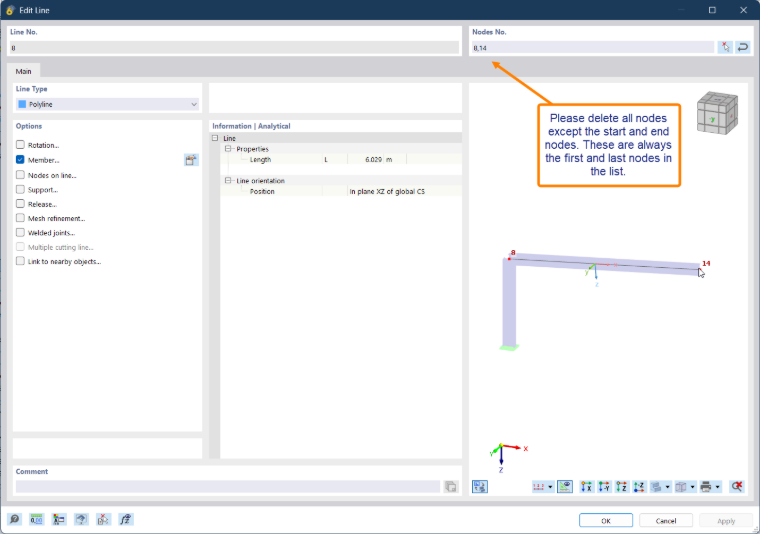

Zaznacz i edytuj właśnie złączoną linię. Wszystkie węzły znajdujące się na linii muszą zostać usunięte. Pierwszy i ostatni wymieniony węzeł zawsze odpowiadają odpowiednio węzłowi początkowemu i końcowemu i nie mogą być oczywiście usunięte.
Opuść okno dialogowe, klikając "OK". Ważne: Nie usuwane są żadne węzły na pręcie, dotyczy to wyłącznie węzłów na linii.
Krok 3

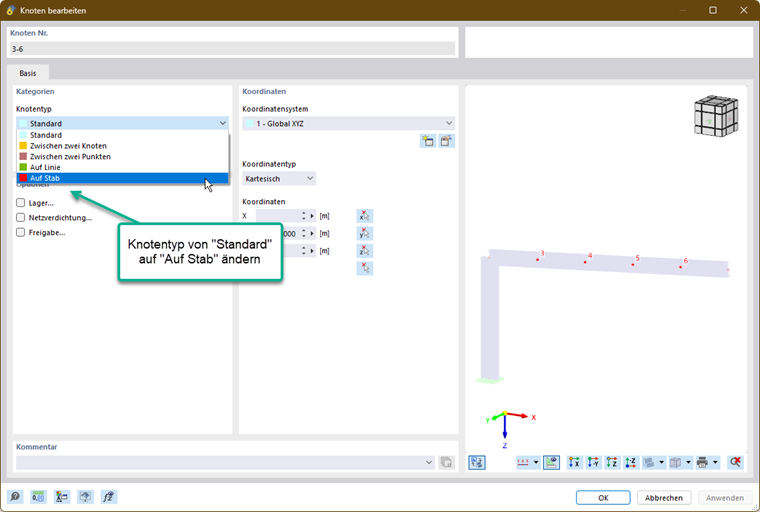

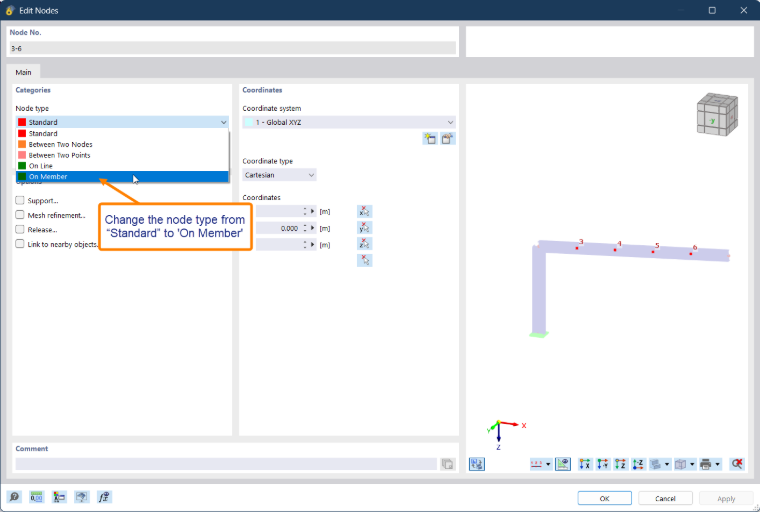

Następnie należy zaznaczyć wszystkie węzły pośrednie na pręcie, aby można je było edytować. Otwórz w tym celu okno dialogowe edycji węzłów. W oknie dialogowym edycji węzłów na karcie "Podstawowe" należy teraz zmienić typ węzła na "Na pręcie". Jeśli wszystko wykonano poprawnie, na karcie "Na pręcie" w sekcji "Parametry | Nr pręta" zostanie automatycznie wyświetlony odpowiedni pręt.
Opuść okno dialogowe, klikając "OK".
Krok 4

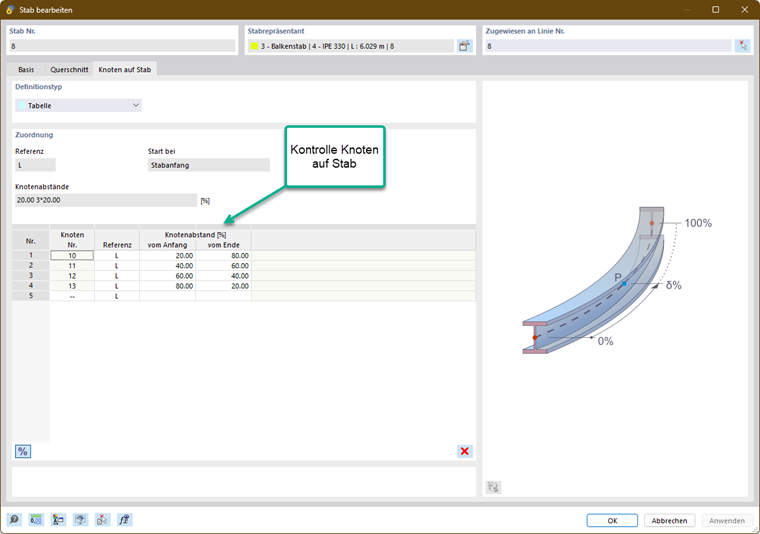

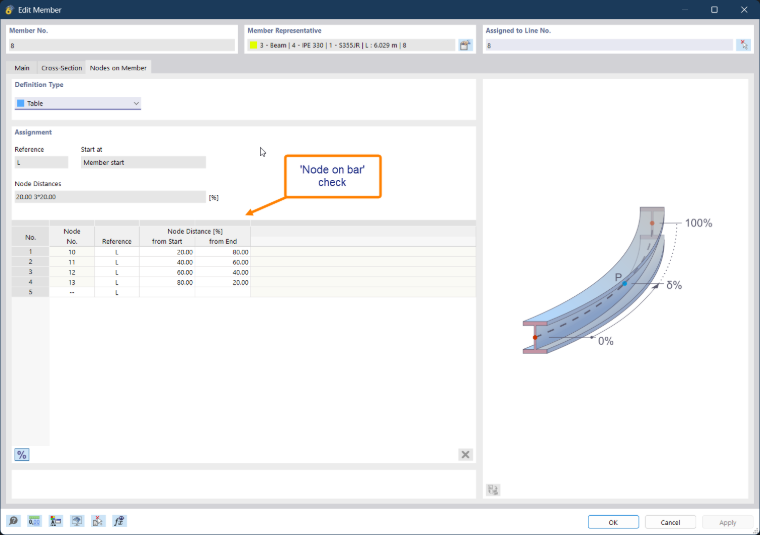

Dla kontroli możesz wywołać okno dialogowe edycji pręta. Opcja "Węzły na pręcie" jest teraz aktywna. Otwórz kartę "Węzły na pręcie", gdzie będą teraz wymienione wcześniej edytowane węzły.
