- Ogólna analiza naprężeniowa
- Automatyczny import sił wewnętrznych z programu RFEM/RSTAB
- Pełne graficzne i numeryczne przedstawianie naprężeń i stopni wykorzystania przekroju w programie RFEM/RSTAB
- Szeroki zakres opcji umożliwiających dostosowywania sposobu wyświetlania wyników
- Swoboda obliczeń dzięki możliwości wykorzystania różnych przypadków obliczeniowych
- Przejrzyste tabele wyników dla szybkiego ich przeglądania po zakończeniu obliczeń
- Wysoka wydajność pracy dzięki minimalnej ilości danych wejściowych
- Elastyczność dzięki szczegółowym opcjom ustawień dla podstawy i zakresu obliczeń

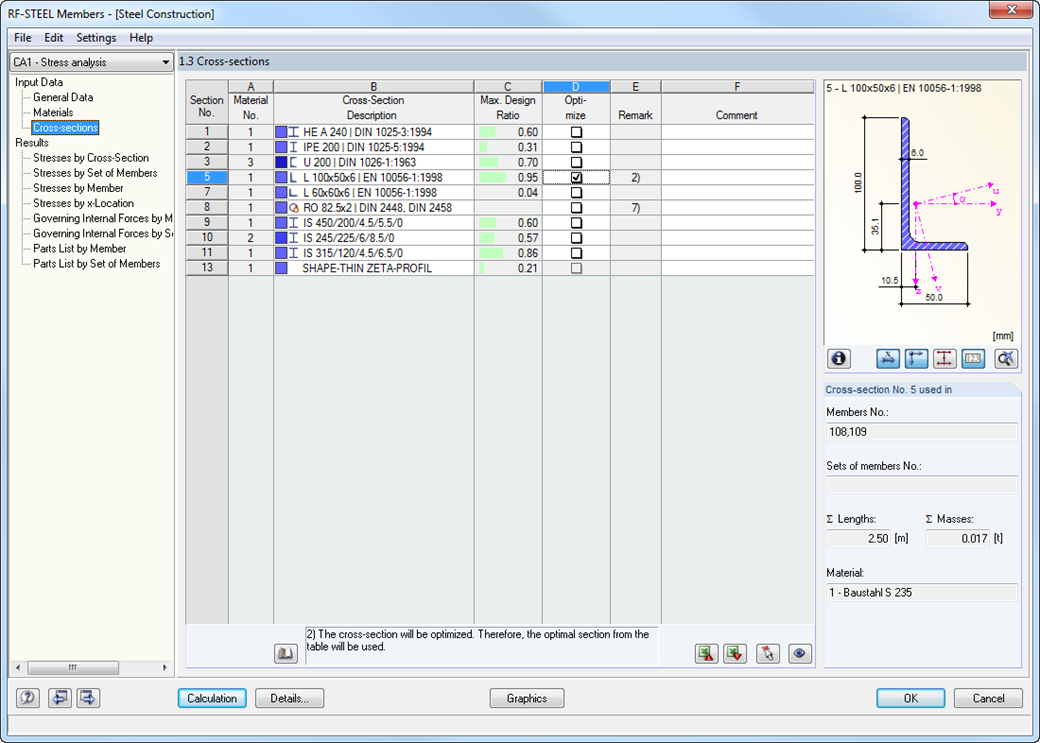

- Optymalizacja przekroju
- Transfer zoptymalizowanych przekrojów do RFEM/RSTAB
- Wymiarowanie dowolnego przekroju cienkościennego w SHAPE-THIN
- Odwzorowanie wykresu naprężeń na przekroju
- Wyznaczanie naprężeń normalnych, ścinających i równoważnych
- Wyniki naprężeń poszczególnych typów sił wewnętrznych
- Szczegółowe przedstawienie naprężeń we wszystkich punktach naprężeniowych
- Wyznaczanie największego Δσ dla każdego punktu naprężenia (na przykład do obliczeń zmęczenia)
- Wyświetlanie w kolorze naprężeń i stopni wykorzystania w celu szybkiego przeglądu stref krytycznych lub przewymiarowanych
- Wykaz materiałów według prętów i zbiorów prętów
- Wyznaczanie naprężeń głównych i podstawowych, naprężeń membranowych i stycznych oraz naprężeń zastępczych i zastępczych naprężeń membranowych
- Analiza naprężeń dla elementów konstrukcyjnych o dowolnym kształcie
- Obliczanie naprężeń zastępczych według różnych metod:
- Hipoteza energii odkształcenia (von Mises)
- Hipoteza naprężeń stycznych (Tresca)
- Hipoteza naprężenia normalnego (Rankine)
- Hipoteza głównego odkształcenia (Bach)
- Możliwość optymalizacji grubości powierzchni i transferu danych do programu RFEM
- Obliczenia w stanie granicznym użytkowalności poprzez sprawdzanie przemieszczeń powierzchni
- Szczegółowe wyniki dla różnych składników naprężeń i stopni wykorzystania w tabelach i w grafice
- Funkcja filtrowania tabeli dla powierzchni, linii i węzłów
- Poprzeczne naprężenia styczne według Mindlina, Kirchhoffa lub zdefiniowane przez użytkownika
- Wykaz materiałów dla analizowanych powierzchni
Aby ułatwić wprowadzanie danych, wstępnie ustawione są powierzchnie, pręty, zbiory prętów, materiały, grubości powierzchni i przekroje. Elementy można wybierać graficznie za pomocą funkcji [Wybierz]. Program zapewnia dostęp do globalnych bibliotek materiałów i przekrojów.
Przypadki obciążeń, kombinacje obciążeń i kombinacje wyników można łączyć w różne przypadki obliczeniowe.
Połączenie elementów powierzchniowych i prętowych oraz oddzielne obliczenia umożliwiają modelowanie i analizowanie tylko krytycznych części, takich jak połączenia ram, za pomocą elementów powierzchniowych. Pozostałe części modelu można przeprowadzić za pomocą analizy prętów.
Współczynnik obliczeń dla sprawdzenia przekroju jest inny dla modułu dodatkowego RF-/STEEL i RF-/STEEL EC3. Jaki jest tego powód?
W przypadku analizy wyboczenia, PLATE-BUCKLING określa decydujące naprężenie ścinające τ = 7.45 kN/cm², podczas gdy RF-/STEEL podaje wynik maksymalnego naprężenia ścinającego τ = 8.20 kN/cm². Skąd bierze się ta różnica?
Jak szczegółowo wymiarować dowolny przekrój SHAPE-THIN w programie RFEM 5 lub RSTAB 8?
Jak wyświetlić naprężenia w punktach naprężeń w RF-STEEL Members?
Porównuję obliczenia wyboczenia giętnego według metody pręta zastępczego, a siły wewnętrzne według liniowej analizy statycznej z obliczeniami naprężeń według analizy drugiego rzędu z uwzględnieniem imperfekcji. Różnice są bardzo duże. Jaki może być tego powód?
Pomimo zdefiniowania gładkich zakresów, nie są one uwzględniane w obliczeniach w RF ‑ STEEL Surfaces. Które ustawienie przeoczyłem?
