RF-/ETAPY | Wprowadzanie etapów budowy

Po utworzeniu całej konstrukcji w programie RFEM/RSTAB, poszczególne elementy konstrukcyjne oraz przypadki i kombinacje obciążeń są przydzielane do odpowiednich etapów budowy. W ramach każdego etapu budowy można modyfikować na przykład definicje zwolnień prętów i podpór.

Dzięki temu możliwe jest odwzorowanie zmian konstrukcyjnych, takich jak np. betonowanie sekcjami dźwigarów mostowych lub osiadania słupów. Przypadki obciążeń i kombinacje obciążeń utworzone już w programie RFEM/RSTAB są podzielone w module dodatkowym na 'Obciążenie stałe' i 'Obciążenie tymczasowe'.

Na zdefiniowane obciążenia tymczasowe nakładane są obciążenia stałe. Na przykład, możliwe jest określenie maksymalnych sił wewnętrznych dla różnych położeń dźwigu lub uwzględnienie tymczasowych obciążeń montażowych występujących tylko w jednym etapie budowy.

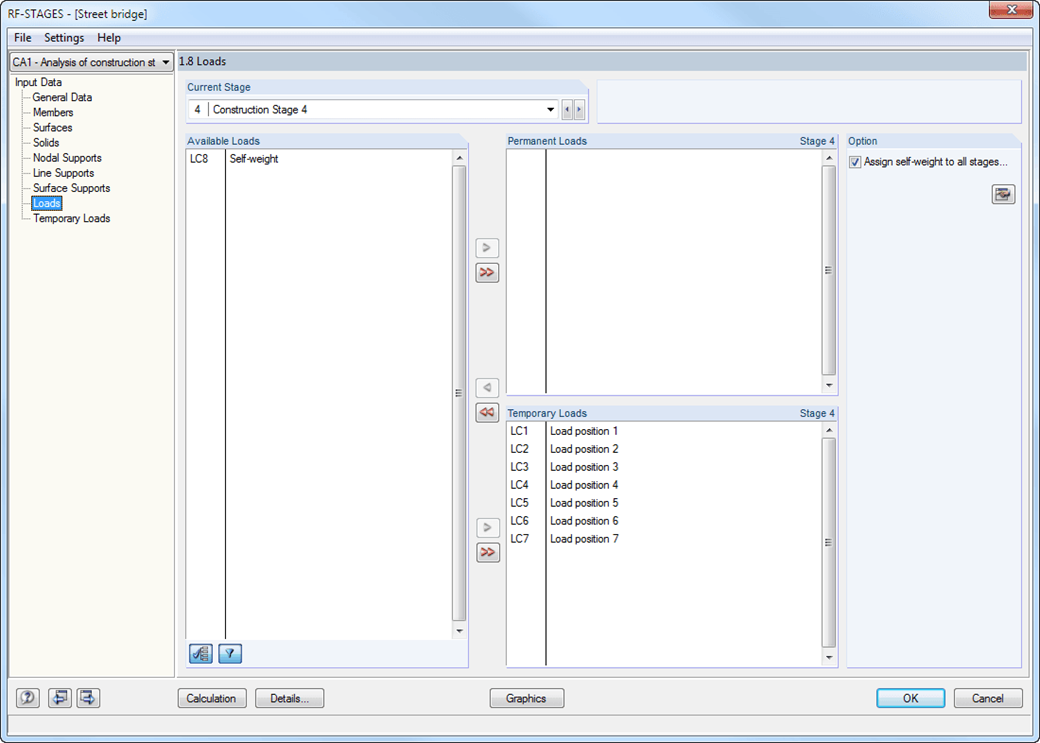

1.8 Obciążenia
