Program RX- TIMBER Continuous Beam umożliwia wymiarowanie belek jednoprzęsłowych i ciągłych oraz przegubowych systemów dźwigarów (Gerber) ze wspornikami lub bez.
Więcej projektów klientówPakiet RX-TIMBER | RX-TIMBER Continuous Beam
Czy mają Państwo jakieś pytania?
Długość: 00:00:56 min
Funkcja produktu
Długość: 00:01:06 min
Długość: 00:00:00 min
Długość: 00:00:00 min
Funkcja produktu
Długość: 00:00:56 min
Długość: 00:04:29 min
Długość: 00:08:28 min
Długość: 00:05:47 min
Ogólne informacje
Długość: 00:03:07 min
Rozszerzenie Wymiarowanie drewna umożliwia wymiarowanie słupów drewnianych zgodnie ze standardową metodą ASD 2018 NDS. Dokładne wyznaczenie nośności na ściskanie oraz współczynników redukcyjnych dla prętów drewnianych jest konieczne dla bezpieczeństwa konstrukcji. Poniższy artykuł weryfikuje maksymalną wytrzymałość na wyboczenie krytyczną obliczoną w module rozszerzeniowym Wymiarowanie drewna przy użyciu równań analitycznych krok po kroku zgodnie z normą NDS 2018, w tym współczynników dostosowania przy ściskaniu, skorygowanej wartości obliczeniowej na ściskanie i końcowego stopnia wyboczenia.
Rozszerzenie Analiza geotechniczna zapewnia programowi RFEM dodatkowe specyficzne modele materiałowe podłoża, które mogą odpowiednio odwzorować złożone zachowanie materiału podłoża. W tym artykule zaprezentujemy, w jaki sposób można określić zależną od naprężeń sztywność modeli materiałowych gruntu.
W tym artykule pokazano, jak tworzyć przekroje przy użyciu plików DXF.
Podczas obliczania regularnych konstrukcji wprowadzanie danych często nie jest skomplikowane, ale czasochłonne. Automatyzacja wprowadzania danych pozwala zaoszczędzić cenny czas. W niniejszym przypadku należy uwzględnić kondygnacje domu jako poszczególne etapy budowy. Wpisu należy dokonać przy pomocy programu w języku C#, aby użytkownik nie musiał ręcznie wprowadzać elementów poszczególnych pięter.
![Wyniki RSTAB 9 - moment skrępowany Momega [kNm]](/pl/webimage/047737/3730153/MTsec.png?mw=350&hash=40c7b896b7ecb6c898b763109dcec0b2a330f9f4)
![Wyniki RSTAB 9 - drugorzędny moment skręcający MTsec [kNm]](/pl/webimage/047736/3730151/MTsec.png?mw=350&hash=40c7b896b7ecb6c898b763109dcec0b2a330f9f4)
![Wyniki RSTAB 9 - główny moment skręcający MTpri [kNm]](/pl/webimage/047735/3730144/MTpri.png?mw=350&hash=2363903e71565c33f1897548cd3f9920f0bc53ba)
Program RX- TIMBER Continuous Beam umożliwia wymiarowanie belek jednoprzęsłowych i ciągłych oraz przegubowych systemów dźwigarów (Gerber) ze wspornikami lub bez.
Więcej projektów klientów
- Obliczenia następujących typów belek:
- Belka prosta
- Dźwigar jednospadowy (trapezowy)
- Dźwigar dwuspadowy (dwutrapezowy)
- Belka łukowa
- Dźwigar zakrzywiony o zmiennym przekroju i stałej wysokości
- Dźwigar zakrzywiony o zmiennym przekroju i zmiennej wysokości
- Belka o zmiennym przekroju - Paraboliczna
- Belka typu „ryba” - liniowa z zaokrągleniem w obszarze środkowym
- Niesymetryczne belki ze wspornikami i bez
- Układ luźnego klina kalenicowego
- Opcjonalne uwzględnienie elementów usztywniających dla rozciągania poprzecznego
- Dostępne są dwa typy obliczeń dla elementów usztywniających ze względu na rozciąganie poprzeczne:
- Konstrukcyjny, jeśli jest wymagany
- Pełne przejęcie poprzecznych naprężeń rozciągających
- Obliczanie wymaganej liczby elementów usztywniających dla rozciągania poprzecznego i graficzne przedstawienie układu w belce

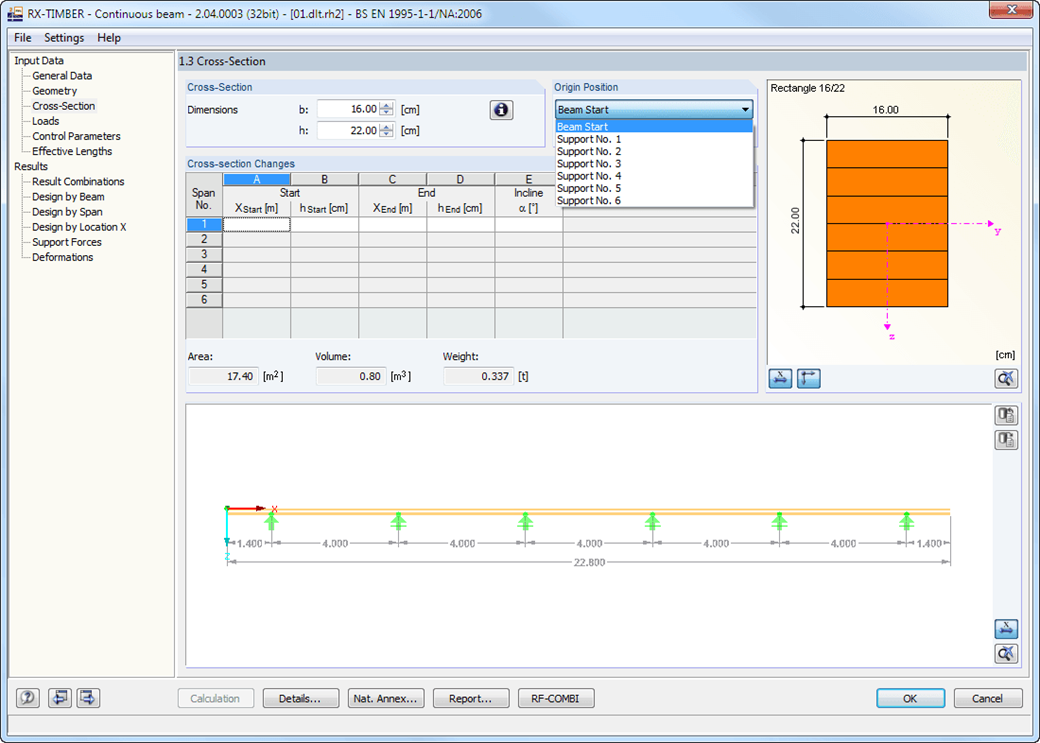

- Proste wprowadzanie geometrii dzięki grafice
- Wygodne generowanie obciążeń śniegiem zgodnie z EN 1991-1-3 lub DIN 1055:2005, Część 5
- Automatyczne określanie obciążenia wiatrem zgodnie z EN 1991-1-4 lub DIN 1055:2005, Część 4
- Przypadki obciążeń i zastosowania obciążeń zdefiniowane przez użytkownika
- Automatyczne generowanie wszystkich możliwych kombinacji obciążeń
- Połączenie z MS Excel i dostęp przez interfejs COM
- Biblioteka materiałów dla obu norm
- Dla obliczeń zgodnie z EC 5 (EN 1995) dostępne są następujące załączniki krajowe:
-
DIN EN 1995-1-1/NA:2013-08 (Niemcy) -
NBN EN 1995-1-1/ANB:2012-07 (Belgia) -
DK EN 1995-1-1/NA:2011-12 (Dania) -
SFS EN 1995-1-1/NA:2007-11 (Finlandia) -
NF EN 1995-1-1/NA:2010-05 (Francja) -
UNI EN 1995-1-1/NA:2010-09 (Włochy) -
NEN EN 1995-1-1/NB:2007-11 (Holandia) -
ÖNORM B 1995-1-1:2015-06 (Austria) -
PN EN 1995-1-1/NA:2010-09 (Polska) -
SS EN 1995-1-1 (Szwecja) -
STN EN 1995-1-1/NA:2008-12 (Słowacja) -
SIST EN 1995-1-1/A101:2006-03 (Słowenia) -
CSN EN 1995-1-1:2007-09 (Republika Czeska) -
BS EN 1995-1-1/NA:2009-10 (Wielka Brytania)
-
- Obszerna biblioteka obciążeń stałych
- Przypisanie konstrukcji do klasy użytkowania oraz określenie kategorii klasy użytkowania
- Określanie stopni wykorzystania, sił podporowych i odkształceń
- Ikona informująca o pomyślnym lub nieudanym obliczeniu
- Kolorowe skale odniesienia w tabelach wyników
- Bezpośredni eksport danych do aplikacji MS Excel
- Interfejs DXF do przygotowywania dokumentacji produkcyjnej w CAD
- Języki programowania: angielski, niemiecki, czeski, włoski, hiszpański, francuski, portugalski, polski, chiński, holenderski i rosyjski
- Weryfikowalny protokół wydruku zawierający wszystkie wymagane obliczenia. Raport dostępny w wielu językach; na przykład angielski, niemiecki, francuski, włoski, hiszpański, rosyjski, czeski, polski, portugalski, chiński i holenderski.
RX- TIMBER Column służy do wymiarowania słupów na przegubach (opcjonalnie z utwierdzeniem sprężystym w głowicy lub podstawie) oraz wsporników (opcjonalnie z podłożem sprężystym dla podstawy słupa).
W tym celu w programie dostępne są przekroje okrągłe i prostokątne.
RX-TIMBER Column | Wymiarowanie słupów drewnianych
RX-TIMBER Glued-Laminated Beam umożliwia projektowanie belek z drewna klejonego warstwowo o dużej rozpiętości, składających się z ośmiu różnych typów belek (równoległe, belka dachowa jednospadowa, belka zwężona z obu stron i inne).
Możliwe jest uwzględnienie typowych elementów usztywniających dla rozciągania poprzecznego; na przykład wklejanych prętów stalowych.
RX-TIMBER Glued-Laminated Beam | Projektowanie belek klejonych warstwowo
