Balíček RX-TIMBER | RX-TIMBER Continuous Beam

• Posouzení následujících typů nosníků:
  • Přímý nosník konstantní výšky
  • Nosník pultové střechy
  • Sedlový nosník s rovnou dolní pásnicí
  • Obloukový nosník
  • Nosník sedlové střechy se šikmým dolním pásem a konstantní výškou
  • Nosník sedlové střechy se šikmým dolním pasem a proměnnou výškou
  • Nosník proměnného průřezu - parabolický
  • Nosník proměnného průřezu - lineární se zaoblením ve střední části
• Ošetření asymetrických nosníků s konzolami a bez konzol
• Umístění volného vrcholového klínu
• Volitelné zohlednění výztužných prvků na příčný tah
• Dva možné typy posouzení výztužných prvků na příčný tah:
  • Konstrukční v případě potřeby
  • Plné zachycení příčných tahů
• Výpočet požadovaného počtu výztužných prvků na příčný tah a grafické znázornění jejich uspořádání v nosníku

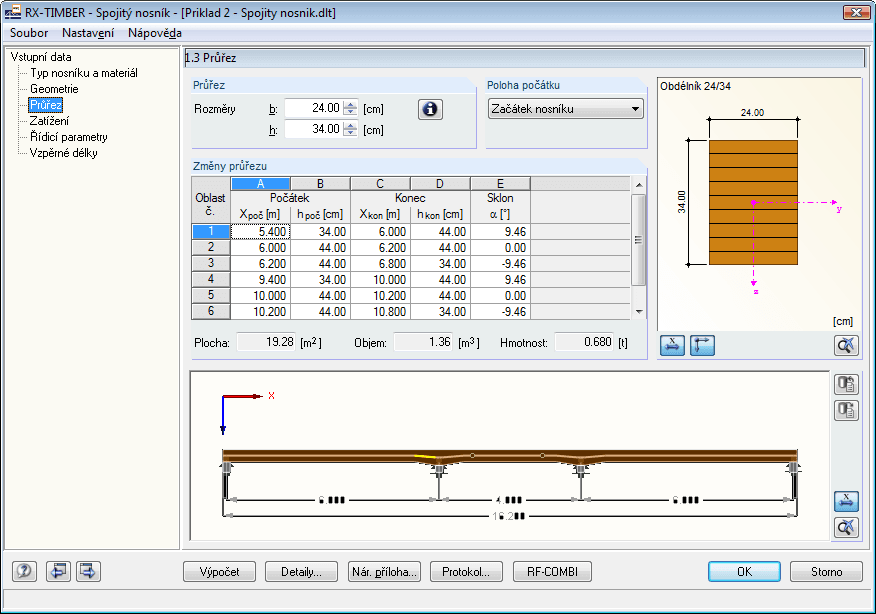

• Snadné zadávání geometrie s doprovodnou grafikou
• Pohodlné generování zatížení sněhem podle EN 1991-1-3 nebo DIN 1055:2005, část 5
• Automatické stanovení zatížení větrem podle EN 1991-1-4 nebo DIN 1055:2005, část 4
• Možnost zadání vlastních zatěžovacích stavů a zatížení
• Automatické generování všech možných kombinací zatížení
• Připojení k MS Excel a ovládání přes rozhraní COM
• Databáze materiálů pro obě normy
• V EC 5 (EN 1995) jsou v současnosti k dispozici následující národní přílohy:
  • DIN EN 1995-1-1/NA:2013-08 (Německo)
  • NBN EN 1995-1-1/ANB:2012-07 (Belgie)
  • DK EN 1995-1-1/NA:2011-12 (Dánsko)
  • SFS EN 1995-1-1/NA:2007-11 (Finsko)
  • NF EN 1995-1-1/NA:2010-05 (Francie)
  • UNI EN 1995-1-1/NA:2010-09 (Itálie)
  • NEN EN 1995-1-1/NB:2007-11 (Nizozemsko)
  • ÖNORM B 1995-1-1:2015-06 (Rakousko)
  • PN EN 1995-1-1/NA:2010-09 (Polsko)
  • SS EN 1995-1-1 (Švédsko)
  • STN EN 1995-1-1/NA:2008-12 (Slovensko)
  • SIST EN 1995-1-1/A101:2006-03 (Slovinsko)
  • ČSN EN 1995-1-1:2007-09 (Česká republika)
  • BS EN 1995-1-1/NA:2009-10 (Velká Británie)
• Rozsáhlá databáze stálých zatížení
• Zařazení konstrukce do třídy provozu a specifikace kategorií tříd provozu
• Stanovení využití, podporových sil a deformací
• Stručná informace o splnění, případně nesplnění daného posouzení
• Barevné referenční stupnice v tabulkách výsledků
• Přímý export dat do MS Excel
• DXF rozhraní pro přípravu výrobní dokumentace v CAD
• Jazyky programu: čeština, němčina, angličtina, italština, španělština, francouzština, portugalština, polština, čínština, holandština a ruština
• Ověřitelný tiskový protokol se všemi požadovanými posouzeními. Tiskový protokol je k dispozici v mnoha jazycích, například v češtině, němčině angličtině, francouzštině, italštině, španělštině, ruštině, polštině, portugalštině, čínštině nebo holandštině.

RX -TIMBER Column posuzuje kyvné sloupy (volitelně s pružným podepřením hlavice nebo patky) a konzoly (volitelně s pružným uložením patky).

K dispozici jsou přitom kruhové a obdélníkové průřezy.

RX-TIMBER Glued-Laminated Beam posuzuje velkorozponové lepené lamelové nosníky s osmi různými typy nosníků (rovnoběžné, pultové, dvojité a další).

Je v něm také možné zohlednit typické výztužné prvky používané pro zesílení průřezu na příčný tah, jako např. vlepené ocelové tyče.
