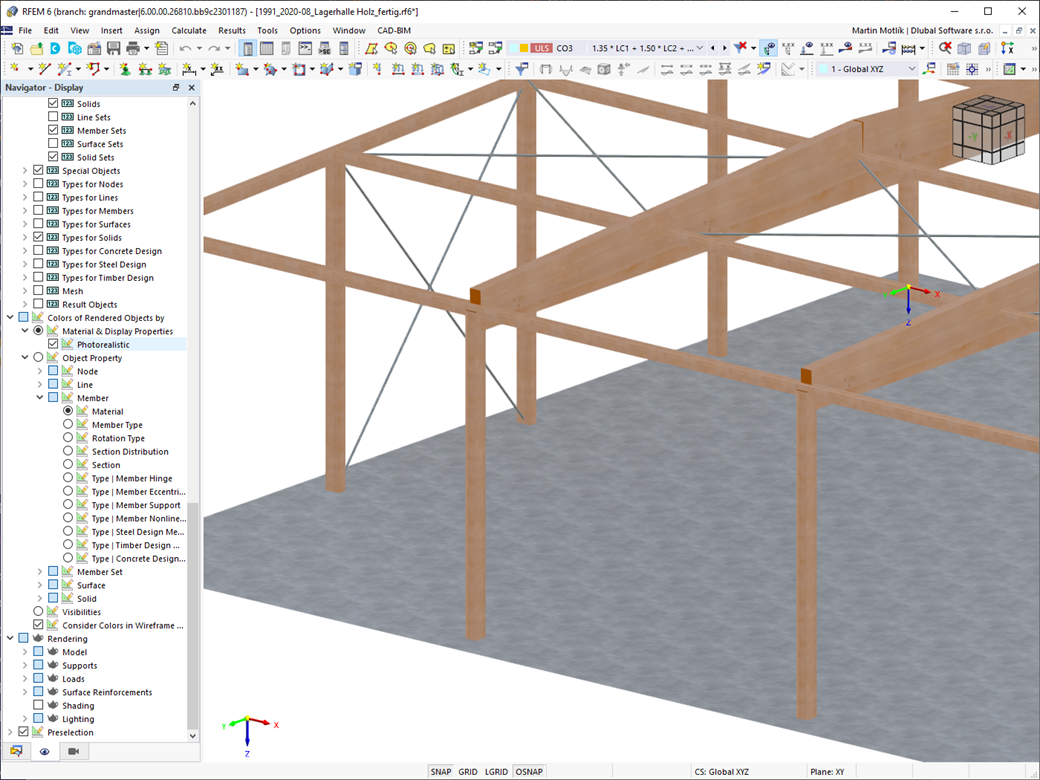

Miej model pod kontrolą. Dzięki fotorealistycznemu renderingowi (opcjonalnie z wykorzystaniem tekstur) zawsze masz bezpośrednią kontrolę nad wprowadzanymi danymi. Kolory wyświetlacza można dowolnie dostosowywać i zapisywać osobno dla ekranu i wydruku.
Przejdź do filmuCzy mają Państwo jakieś pytania?
![KB 001885 | Ocena przemieszczenia kondygnacji pod obciążeniem sejsmicznym zgodnie z ASCE 7-22 i modelem budynku](/pl/webimage/051645/3995306/im1.png?mw=512&hash=b8237709c4f30213fac51d86d32a42bddde72f03)
Ocena przemieszczenia kondygnacji w budynku jest kluczowa dla zapewnienia zadowalających parametrów konstrukcyjnych poprzez ograniczenie przemieszczenia kondygnacji. Nadmierne znoszenie może powodować niestateczność systemu i powodować uszkodzenia elementów niekonstrukcyjnych, takich jak ściany działowe. W tym artykule opisano procedurę wyznaczania przemieszczeń międzykondygnacyjnych zgodnie z ASCE 7-22 i rozszerzeniem Model budynku w programie RFEM 6.
![KB 001883 | Plate Girder Design According to AISC 360-22 in RFEM 6](/pl/webimage/051561/3980997/im1.png?mw=512&hash=b8237709c4f30213fac51d86d32a42bddde72f03)
Blachownica to ekonomiczny wybór w przypadku konstrukcji o dużych rozpiętościach. Blachownica o przekroju dwuteowym ma zazwyczaj głęboki środnik, aby zmaksymalizować jego nośność na ścinanie i rozstaw pasów, oraz cienki środnik, aby zminimalizować ciężar własny. Ze względu na duży stosunek wysokości do grubości (h/tw ) może być konieczne zastosowanie usztywnień poprzecznych w celu usztywnienia smukłości środnika.
![Sztywność połączenia stalowego i jej wpływ na obliczenia konstrukcyjne](/pl/webimage/051432/3972404/Rigidity-caseA.png?mw=512&hash=3be64e68ab2956fd2b92f0afa1559b3a8c72b468)
Zrozumienie sztywności połączeń stalowych ma kluczowe znaczenie w projektowaniu konstrukcji. Połączenia są często traktowane jako połączenia sztywno lub sztywno przegubowe, co może prowadzić do ich nieekonomicznych lub nawet niebezpiecznych obliczeń. Dowiedz się, w jaki sposób program Dlubal Software' i rozszerzenie Połączenia stalowe pomagają weryfikować sztywność połączeń i nośność na zginanie, dzięki czemu obliczenia są bezpieczniejsze i bardziej ekonomiczne.
![KB 001880 | Projektowanie konstrukcji kablowych w RFEM 6 i RSTAB 9](/pl/webimage/049985/3840051/Seil_QS_EN.png?mw=512&hash=83dd891c6124be9c686441c4b37fe92db2c2062d)
Z tego artykułu dowiesz się, jak modelować i wymiarować konstrukcje kablowe w programach RFEM 6 i RSTAB 9.
![Element 002854 | Przenoszenie reakcji podporowych na wolne obciążenia](/pl/webimage/051684/3998606/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
W generatorze obciążeń "Importować reakcję podporową" oprócz połączeń typu "Ręcznie" dostępny jest typ połączenia obiektu "Wolne obciążenia". Dzięki tej opcji nie trzeba ręcznie przydzielać reakcji podporowych do określonych węzłów i linii. Siły podporowe połączonego modelu są w tym wariancie przyłożone jako wolne obciążenia.
![Funkcja 002852 | Powierzchnia typu splajn z minimalną krzywizną](/pl/webimage/051665/3996349/2.png?mw=512&hash=495637ed9f78ff76e0ac09e73585e9001cb15ebb)
Za pomocą geometrii typu "Spline z minimalną krzywizną" można generować zakrzywione powierzchnie na podstawie węzłów kontrolnych w środku powierzchni.
Można to wykorzystać na przykład do modelowania powierzchni terenu.
![Element 002853 | Szczegóły warunku projektowego dotyczącego wyboru węzłów siatki w oknie graficznym](/pl/webimage/051681/3998147/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
Na wykresach wyników w punkcie powierzchni można po prostu wybrać węzły siatki w oknie graficznym, aby wyświetlić w tym punkcie szczegółowe wyniki.
![Rozszerzenie "Połączenia stalowe dla RFEM 6" | Biblioteka komponentów](/pl/webimage/043097/3898884/steel_joints_components.png?mw=512&hash=e4f835906155863fc7019d5043b22e553dc766f9)
- Liczne typy elementów, takie jak blachy podstawy i czołowe, kątowniki środnika, blachy środnika, blachy węzłowe, usztywnienia, skosy lub żebra ułatwiają wprowadzanie typowych połączeń
- Uniwersalne elementy podstawowe (takie jak płyty, spoiny, śruby, płaszczyzny pomocnicze) do modelowania złożonych połączeń
- Graficzne wyświetlanie geometrii połączenia z dynamiczną aktualizacją podczas wprowadzania
- Szeroki wybór kształtów przekrojów: Dwuteowniki, ceowniki, kątowniki, teowniki, profile zamknięte, przekroje złożone i cienkościenne
- Biblioteka w Centrum Dlubal z połączeniami z szablonami programu oraz szablonami zdefiniowanymi przez użytkownika
- Automatyczne dostosowanie geometrii połączenia na podstawie względnego rozmieszczenia elementów - nawet w przypadku późniejszej edycji elementów konstrukcyjnych
