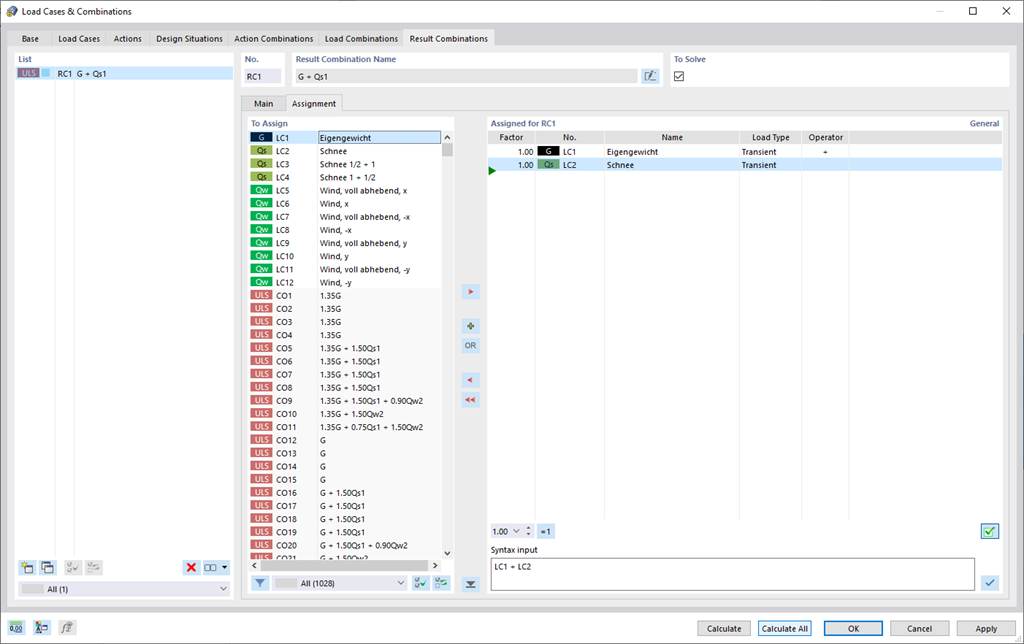

Program RFEM 6 oferuje szereg przydatnych i efektywnych funkcji podczas pracy z kombinacjami obciążeń. Przypadki obciążeń zawarte w kombinacjach obciążeń są łączone, a następnie obliczane z uwzględnieniem odpowiednich współczynników (częściowe współczynniki bezpieczeństwa i kombinacji, współczynniki dotyczące klas konsekwencji itd.). Kombinacje obciążeń można tworzyć automatycznie zgodnie z formułami kombinacji określonymi w stosownej normie. Obliczenia można przeprowadzić zgodnie z liniową analizą statyczną, analizą drugiego rzędu, analizą dużych odkształceń oraz analiza postkrytyczną. Opcjonalnie można wybrać, czy siły wewnętrzne mają być odniesione do odkształconej lub nieodkształconej konstrukcji.
