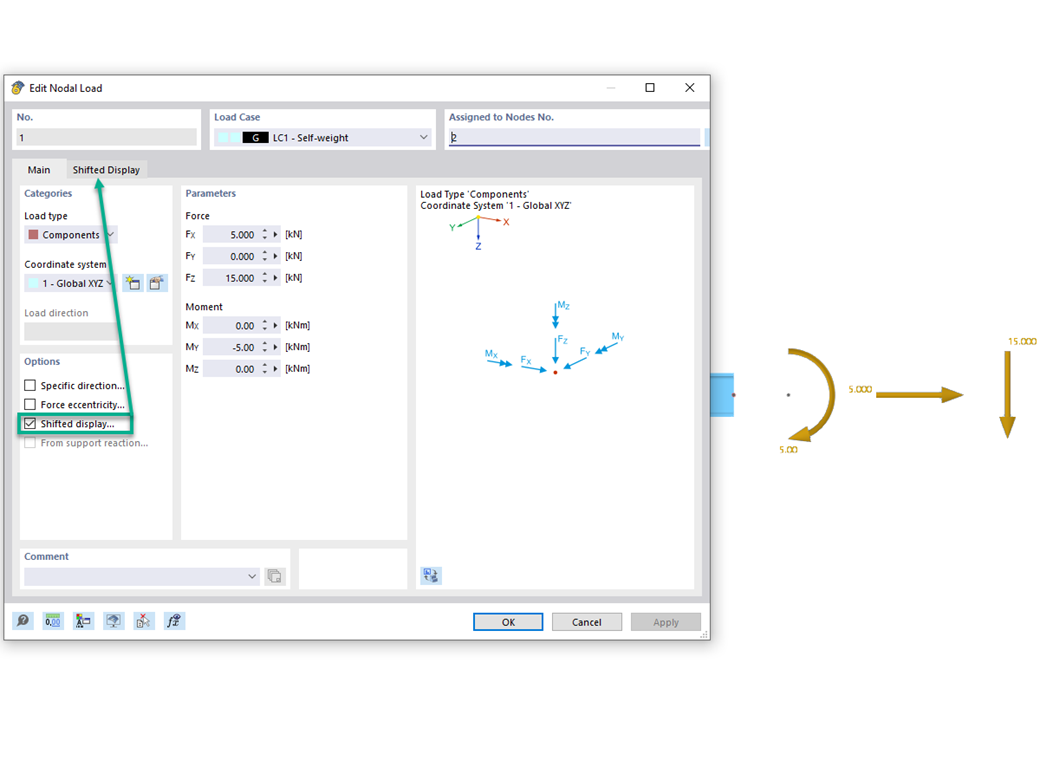

Czy chcesz wyświetlić obciążenia węzłowe lub elementy obciążenia działające w jednym punkcie obok siebie? Użyj opcji "Przesunięte wyświetlanie". Umożliwia to zdefiniowanie odsunięć w kierunkach x, y i z, a także rozmiaru i rozstawu.
Przejdź do filmu objaśniającegoPrzemieszczone wyświetlanie obciążeń węzłowych
