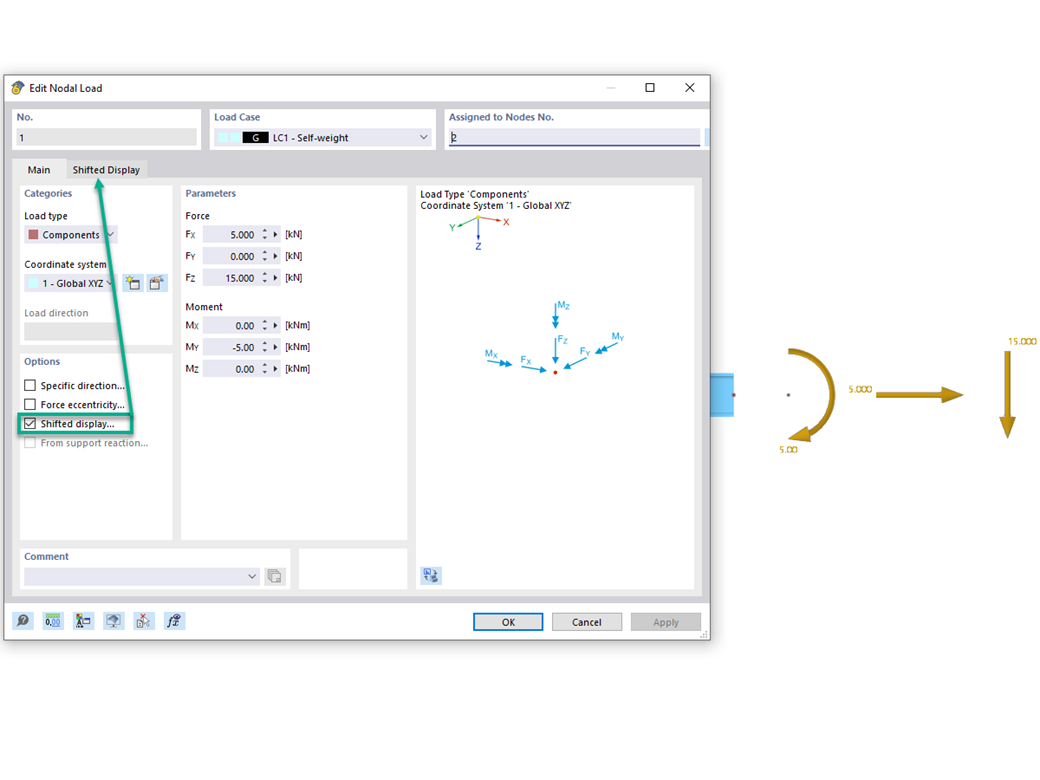

Chcete zatížení na uzly nebo složky zatížení, které působí v jednom bodě, zobrazit vedle sebe? Pak jednoduše použijte volbu "Posunuté zobrazení". Umožní vám zadat odsazení ve směrech x, y a z, stejně jako velikost a vzdálenost.
