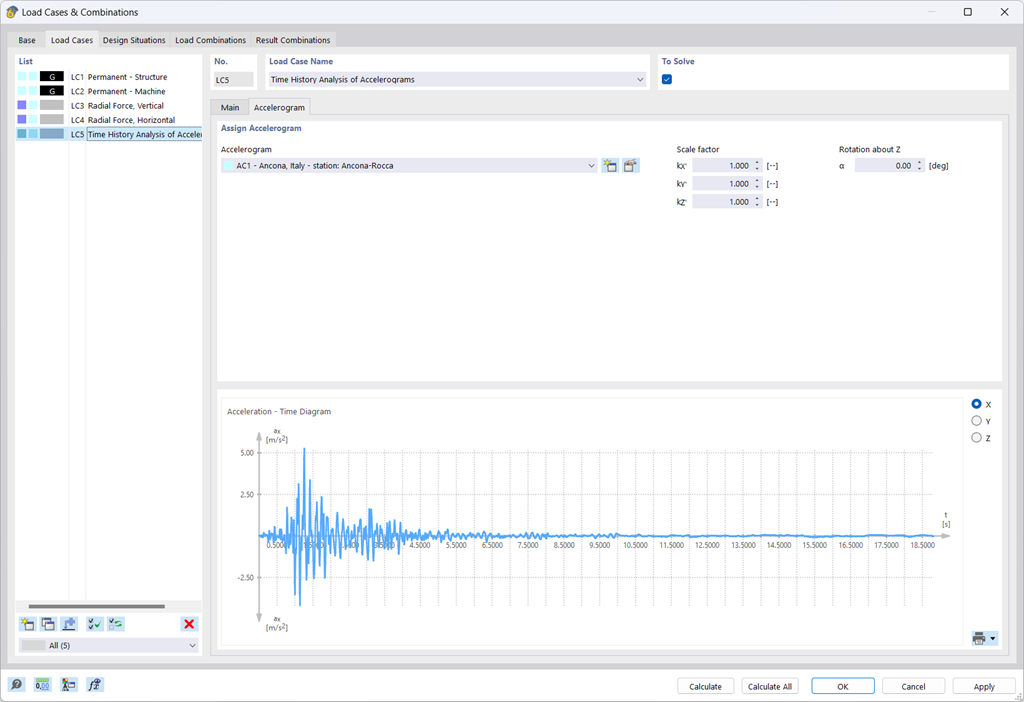

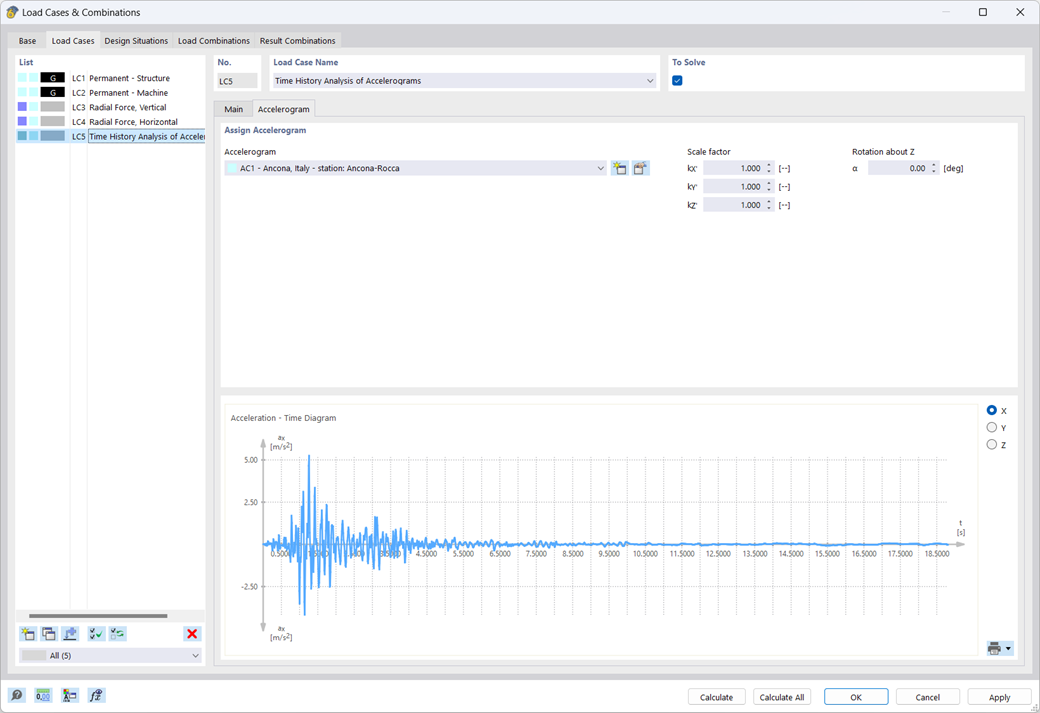

Rozszerzenie Analiza historii czasowej udostępnia akcelerogramy do obliczeń. Rozszerzenie to umożliwia dynamiczną analizę statyczno-wytrzymałościową wykresów przyspieszenie-czas.
Dostępna jest obszerna biblioteka nagrań oddziaływań sejsmicznych, ale można również wprowadzać lub importować własne wykresy. Analiza historii czasowej jest przeprowadzana za pomocą analizy modalnej lub liniowej analizy Newmarka.
Funkcja produktu
Funkcja produktu
Wynik obliczeń sejsmicznych jest podzielony na dwie sekcje: wymagania dotyczące prętów i połączeń.
"Wymagania sejsmiczne" zawierają Wymaganą wytrzymałość na zginanie i Wymaganą wytrzymałość na ścinanie połączenia belka-słup dla ram sprężystych. Są one wyszczególnione w zakładce 'Połączenia ram momentowych według prętów'. W przypadku ram stężonych w zakładce 'Połączenie stężone według pręta' podawana jest Wymagana wytrzymałość połączenia na rozciąganie oraz Wymagana wytrzymałość połączenia na ściskanie stężeń.
Przeprowadzone kontrole obliczeń są przedstawiane w tabelach. W szczegółach kontroli obliczeń w przejrzysty sposób przedstawione są wzory i odniesienia do normy.
Korzystając z typu pręta "Tłumik", można zdefiniować współczynnik tłumienia, stałą sprężystości i masę. Ten typ pręta rozszerza możliwości Analizy historii czasowej.
Jeśli chodzi o lepkosprężystość, typ pręta "Tłumik" przypomina model Kelvina-Voigta, który składa się z elementu tłumiącego oraz elastycznej sprężyny (połączonych równolegle).
Dla wykresów obliczeń dostępny jest "2D | | Przegub”. Wykresy zwolnień pokazują reakcję przegubu w sytuacjach obciążeniowych.
W przypadku obliczeń z kilkoma sytuacjami obciążenia, na przykład w przypadku analizy pushover i analizy historii czasowej, stan przegubu można ocenić w każdym kroku obciążenia.
