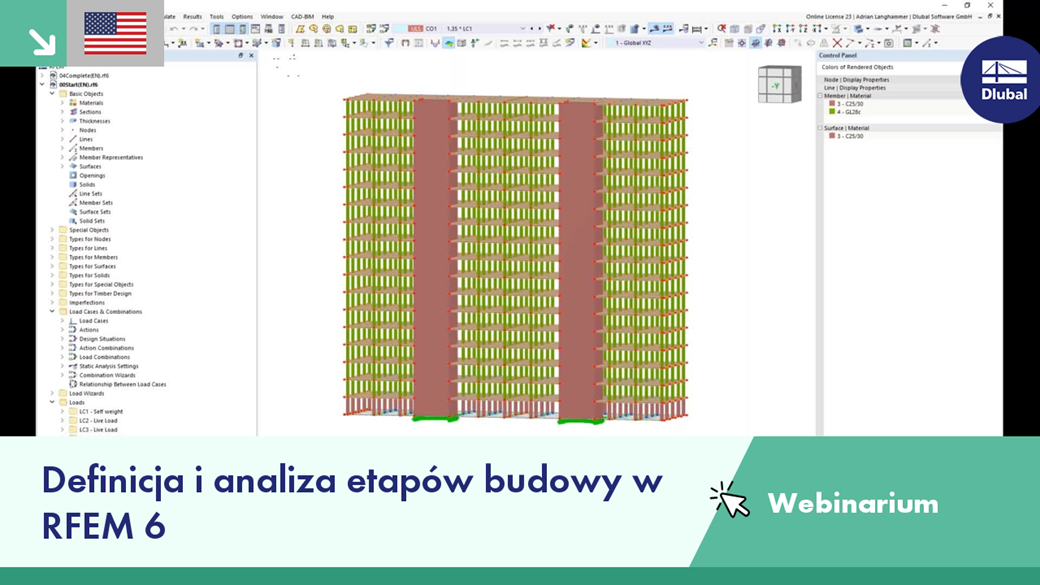

Definicja i analiza etapów budowy w RFEM 6

Rozszerzenie Analiza etapów budowy (CSA) umożliwia wymiarowanie konstrukcji prętowych, powierzchniowych i bryłowych w programie RFEM 6 z uwzględnieniem określonych etapów budowy związanych z procesem konstrukcyjnym. Jest to o tyle istotne, że budynki nie powstają w całości od razu, lecz poprzez stopniowe łączenie poszczególnych części konstrukcyjnych. Poszczególne kroki, w których elementy konstrukcyjne oraz obciążenia są dodawane do budynku, nazywane są etapami budowy, podczas gdy sam proces budowy nazywa się procesem konstrukcyjnym.

Dzięki temu końcowy stan konstrukcji jest dostępny po zakończeniu procesu konstrukcyjnego, czyli wszystkich etapów budowy. W przypadku niektórych konstrukcji wpływ procesu konstrukcyjnego (tzn. wszystkich poszczególnych etapów budowy) może być znaczny i należy to uwzględnić, aby uniknąć błędów w obliczeniach. Ogólne omówienie rozszerzenia CSA znajduje się w artykule z Bazy informacji zatytułowanym „Uwzględnienie etapów budowy w programie RFEM 6” .

Obliczenia konstrukcji złożonych za pomocą oprogramowania do analizy elementów skończonych są zazwyczaj przeprowadzane na całym modelu. Jednak wznoszenie tego typu konstrukcji jest procesem wieloetapowym, w którym ostateczny stan konstrukcji uzyskuje się poprzez połączenie poszczególnych elementów konstrukcyjnych. Aby uniknąć błędów w obliczeniach ogólnych modeli, należy wziąć pod uwagę wpływ procesu konstrukcyjnego. W programie RFEM 6 jest to możliwe za pomocą rozszerzenia Analiza etapów budowy (CSA).
