Pytanie:

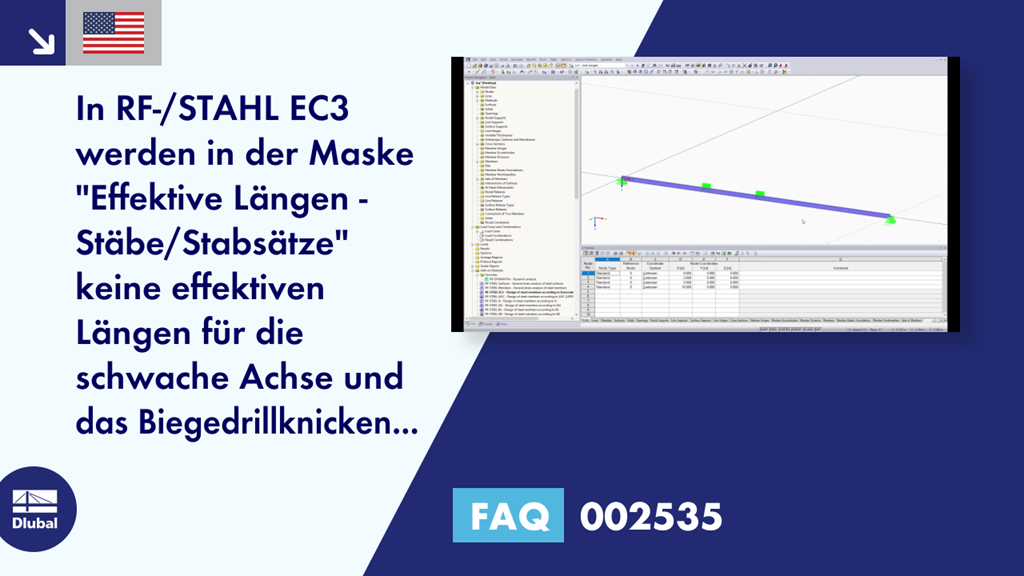

W RF-/STEEL EC3 nie są wyświetlane długości efektywne dla osi słabej oraz dla wyboczenia giętno-skrętnego w oknie "Długości efektywne-Pręty/Zbiory prętów". Dlaczego?
Odpowiedź:
Jeżeli dla prostego zbioru prętów wybrano metodę zastępczą, podpory boczne można zdefiniować w oknie 1.4. Zapobiegają one wyboczeniom wokół mniejszej osi zbioru prętów. Jeżeli wyniki pokazują różne długości wyboczeniowe zbioru prętów, w tabeli 1.6 nie wprowadza się żadnych wartości dla L-cr, zw, Lw i LT.
