[EN] FAQs 003175 | Bliższa analiza wyników pokazuje, że rozkłady momentów w kolumnach ...

Pytanie:

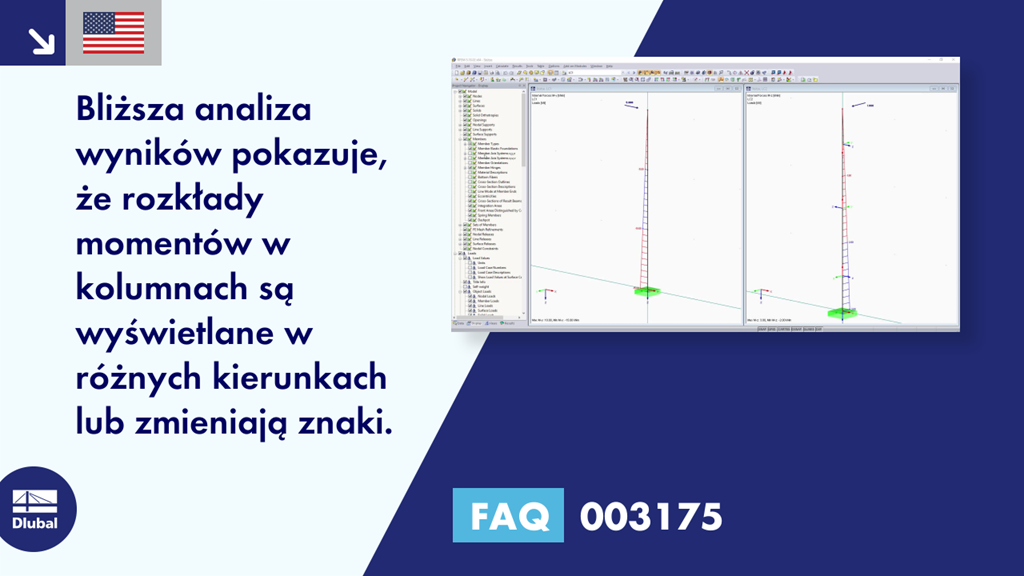

Bliższa analiza wyników pokazuje, że rozkłady momentów w słupach są wyświetlane w różnych kierunkach lub zmieniają znaki.

Odpowiedź:
Podczas definiowania słupów składających się z kilku pojedynczych prętów należy zawsze zwrócić uwagę na orientację pręta i obrót pręta. Niektóre pręty mają oś x skierowaną do góry lub obróconą (patrz rysunek 01). Ze względu na różne orientacje znak zmienia się na My lub Mz.

Ustawienia te można łatwo sprawdzić, aktywując wyświetlanie układów osi pręta (patrz ilustracja).
