Frage:
Bei der näheren Betrachtung der Ergebnisse ist mir aufgefallen, dass die Momentenverläufe in den Stützen in unterschiedliche Richtungen zeigen bzw. die Vorzeichen wechseln.
Antwort:

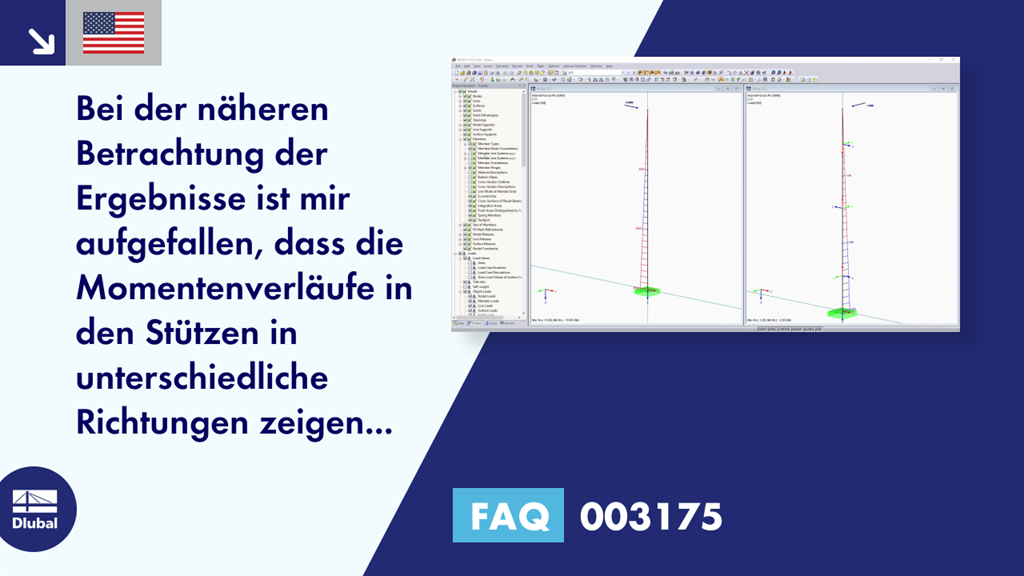

Man sollte bei der Definition der Stützen aus mehreren Einzelstäben stets auf die Staborientierung und Stabdrehung achten. Manche Stäbe haben hier die x-Achse nach oben gerichtet oder sind gedreht (siehe Bild 1). Durch die unterschiedliche Ausrichtung ändert sich für My bzw. Mz das Vorzeichen.
Man kann diese Einstellungen sehr leicht prüfen, indem man die Anzeige der Stab-Achsensysteme aktiviert (siehe Bild).
