Pytanie:

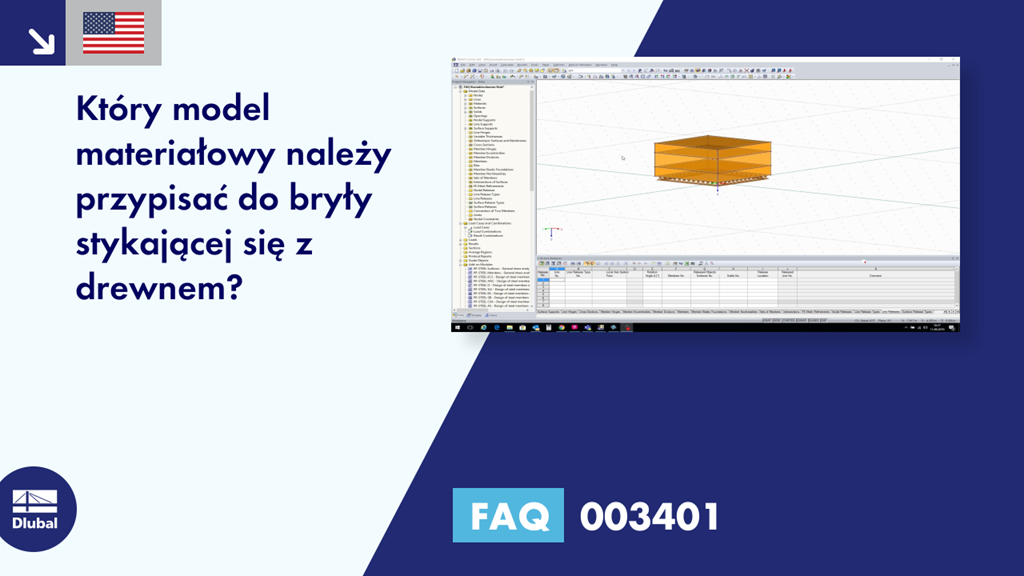

Który model materiałowy należy przypisać do bryły stykającej się z drewnem?
Odpowiedź:
W przypadku drewna model materiałowy „Ortotropowy sprężysty/plastyczny 3D“ należy przypisać do bryły typu „Materiał“ (rys. 01).
Ponieważ program traktuje bryłę typu "Kontakt" jako pręt, zazwyczaj wymaga zastosowania izotropowego modelu materiałowego (rys. 02).
