Pytanie:

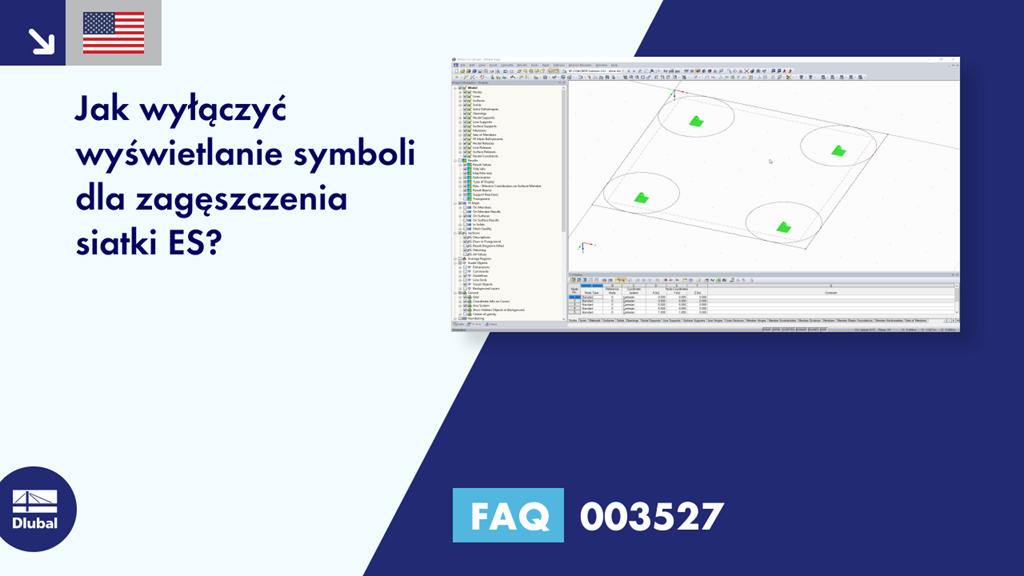

Jak wyłączyć wyświetlanie symboli dla zagęszczenia siatki ES?
Odpowiedź:
Odpowiednie ustawienie można znaleźć w nawigatorze Wyświetlanie, w sekcjach „Model” i „Zagęszczenia siatki ES”.
W przypadku odznaczenia tego pola wyboru w konstrukcji nie będzie wyświetlany symbol zagęszczenia siatki ES.
