[EN] FAQ 003574 | Jak utworzyć prostokątny przekrój drewniany w programie COMPOSITE-BEAM?

FAQ 003574

Pytanie:

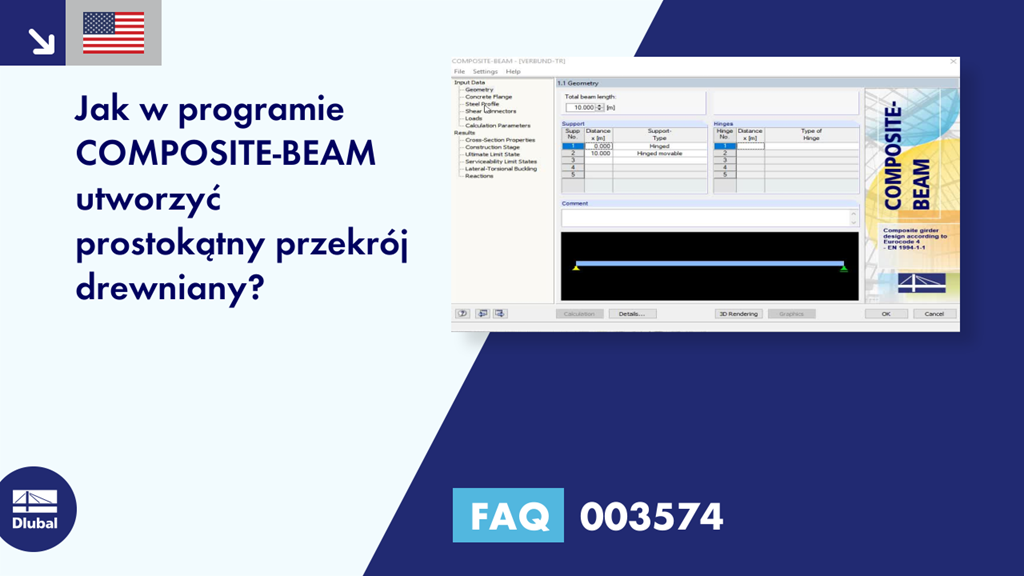

Jak utworzyć prostokątny przekrój drewniany w programie COMPOSITE-BEAM?

Odpowiedź:
Obliczenia w programie COMPOSITE -BEAM do wymiarowania belek zespolonych są przeprowadzane zgodnie z ENV 1994-1-1: 1992-10. W niniejszej normie określono przekrój zespolony, składający się z kształtowników stalowych i betonu zbrojonego.

Wymiarowanie belek zespolonych składających się z drewna i betonu zbrojonego odbywa się zgodnie z normą EN 1995-1-3. W tym przypadku należy przeanalizować w szczególności stany obciążenia zależne od czasu t = 0, t = 3-7 lat i t = nieograniczone. Stany te są zazwyczaj uwzględniane za pomocą odkształceń odciskowych. Odbywa się to ręcznie w programie RFEM. Z tego i wielu innych powodów nie jest możliwe wymiarowanie belek zespolonych w programie COMPOSITE-BEAM.

Jednak wiele informacji na temat wymiarowania drewnianych belek zespolonych można znaleźć na naszej stronie internetowej, na przykład tutaj.
