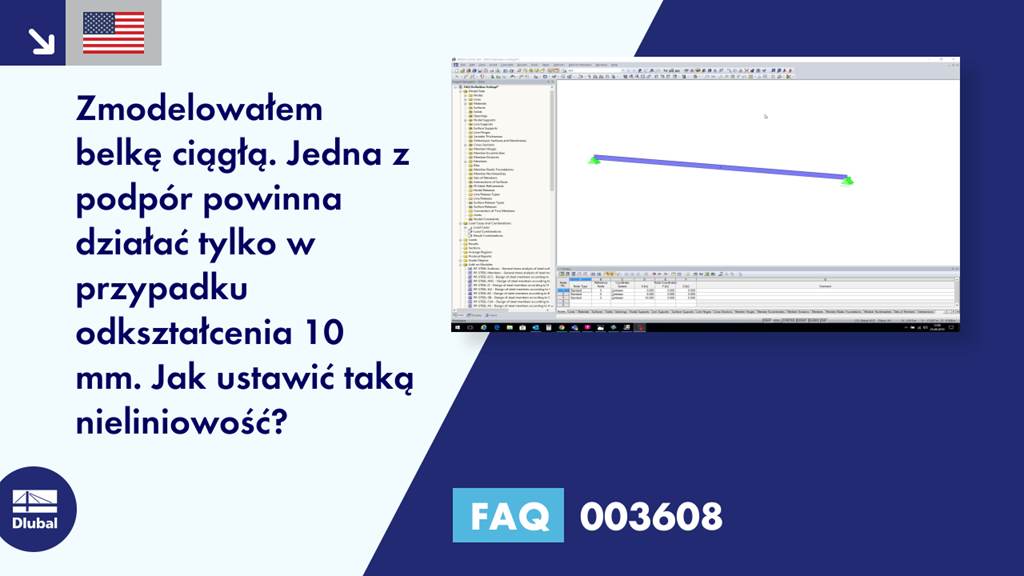

Pytanie:
Wymodelowałem belkę ciągłą. Jedna z podpór powinna działać dopiero przy odkształceniu 10 mm. Jak ustawić taką nieliniowość?
Odpowiedź:
W takim przypadku zaleca się stosowanie definicji poślizgu. W tym celu należy wybrać Aktywność częściową jako „Nieliniowość” w oknie dialogowym „Edytować podporę węzłową”. W oknie dialogowym "Nieliniowość - częściowa aktywność" można zdefiniować poślizg w odpowiedniej strefie. W celach kontrolnych dostępny jest wykres, patrz rysunek 01.
