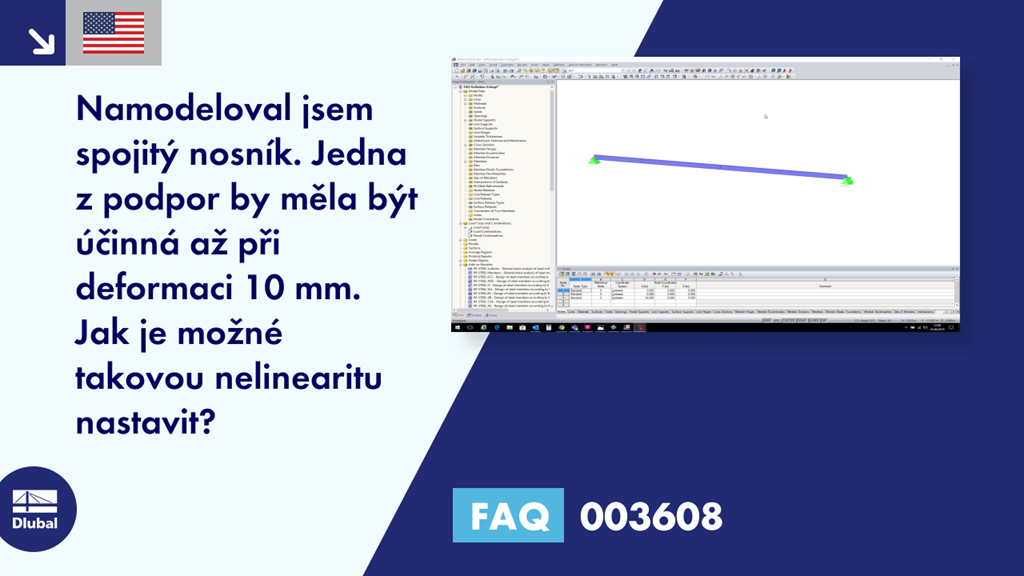

FAQ 003608 | Namodeloval jsem spojitý nosník. Jedna z podpor by měla být účinná až při...

Dotaz:
Namodeloval jsem spojitý nosník. Jedna z podpor by měla být účinná až při deformaci 10 mm. Jak je možné takovou nelinearitu nastavit?

Odpověď:
Na tomto místě se doporučuje zadání prokluzu. K tomu účelu je nutné nastavit částečnou účinnost v dialogu "Upravit uzlovou podporu" pod položkou "Nelinearita". V dialogu "Nelinearita - částečná účinnost" je nyní možné definovat prokluz v příslušné oblasti. Pro kontrolu slouží vedlejší diagram, viz Obrázek 01.
