Pytanie:

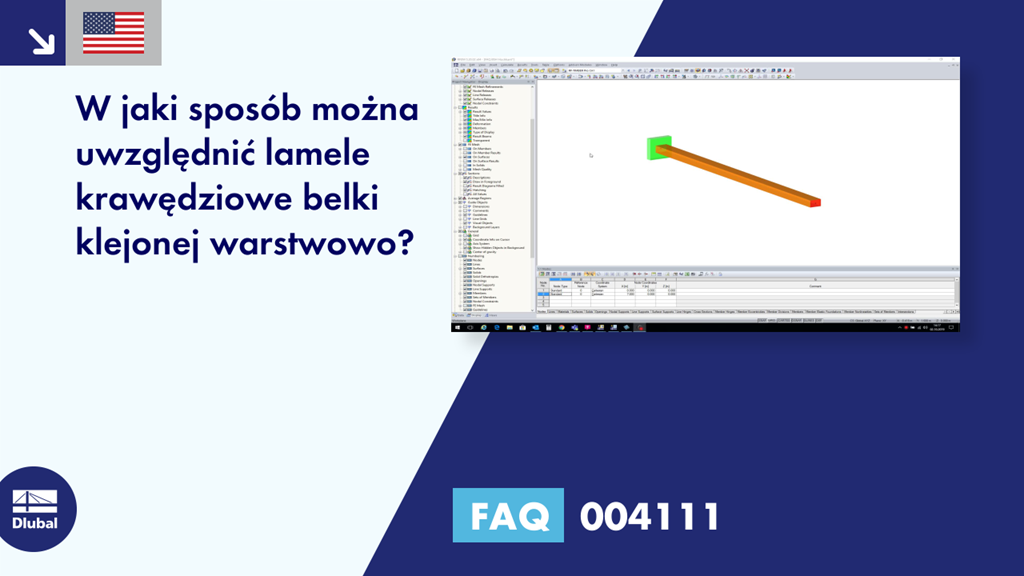

W jaki sposób można uwzględnić lamele krawędziowe belki klejonej warstwowo?
Odpowiedź:
W programie głównym RFEM/RSTAB konieczne jest najpierw obrócenie pręta o około 90 °, aby lamele belki z kleju warstwowego leżały na sztorc, patrz rysunek 01.
Aby uwzględnić również pozycję krawędziową belki do obliczeń w module dodatkowym RF-/TIMBER Pro, należy zwiększyć nośność na zginanie na sztorc w zakładce „Inne ustawienia 2/2”, patrz Zdjęcie 02.
