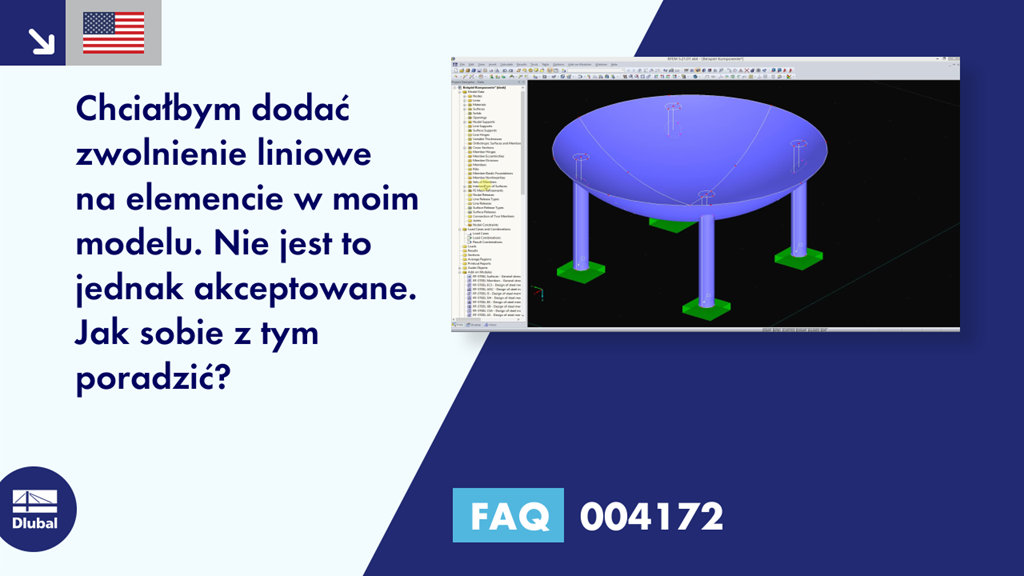

[PL] FAQ 004172 | Chciałbym dodać zwolnienie liniowe do komponentu w moim modelu…

Pytanie:
Chciałbym dodać zwolnienie liniowe do komponentu w moim modelu. Nie jest to jednak akceptowane. Jak sobie z tym poradzić?

Odpowiedź:
Zwolnienia liniowe na elementach nie są obecnie możliwe.
Jeżeli chodzi o zwolnienia liniowe, można je szybko rozmieścić jako zwolnienia liniowe komponentów.
W przypadku nieliniowych właściwości zwalniania należy unikać stosowania składowych. W tym celu przydatna jest opcja „Przekształć przecięcie w linię”. Funkcję tę można znaleźć w menu kontekstowym wygenerowanej linii przecięcia. Następnie można utworzyć obwiednię powierzchni za pomocą nowej linii i przydzielić jej zwolnienie.

Czy mają Państwo jakieś pytania?
