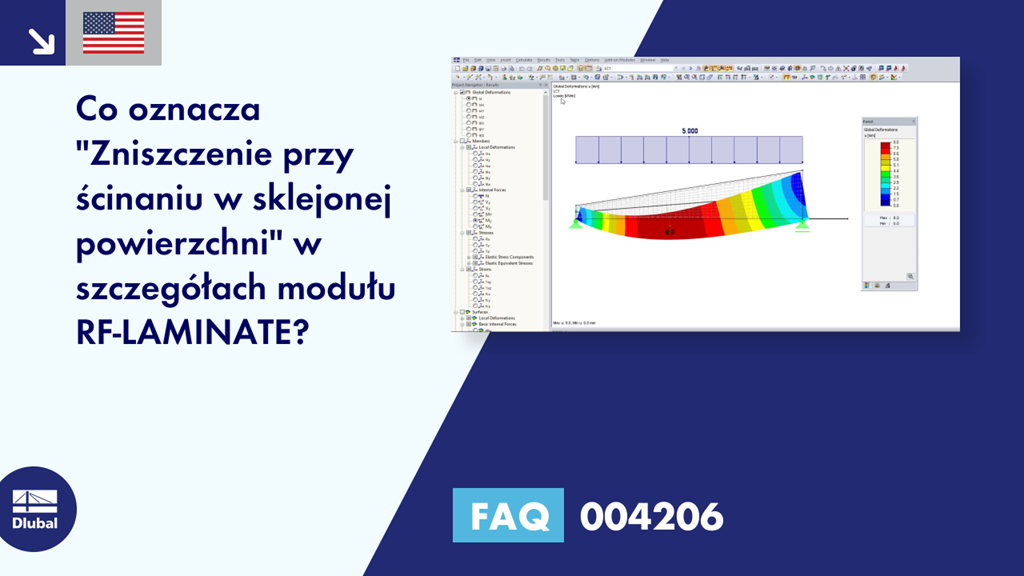

[PL] FAQ 004206 | Jakie jest znaczenie sformułowania „Uszkodzenie na ścinanie w klejonej powierzchni kontaktowej” w szczegółach ...

Pytanie:
Jakie jest znaczenie sformułowania „Zniszczenie przez ścinanie w klejonej powierzchni kontaktowej” w szczegółach modułu dodatkowego RF-LAMINATE?

Odpowiedź:
W przypadku płyt z drewna klejonego krzyżowo, które nie są przyklejone do wąskich boków, oraz w przypadku zachowania konstrukcyjnego przypominającego ścianę, często dominują naprężenia skręcające w połączeniach klejonych. Obliczenia te przeprowadza się według następującego równania, zgodnie z objaśnieniami zawartymi w odnośnikach literaturowych poniżej.

Ścinanie warstw płyt
Ścinanie w kierunku grubości

fR wytrzymałość na ścinanie toczenia
fv, Tor wytrzymałość na ścinanie

W przypadku kierunku y obliczenia są podobne, ale z wartościami dla kierunku y.

Czy mają Państwo jakieś pytania?
