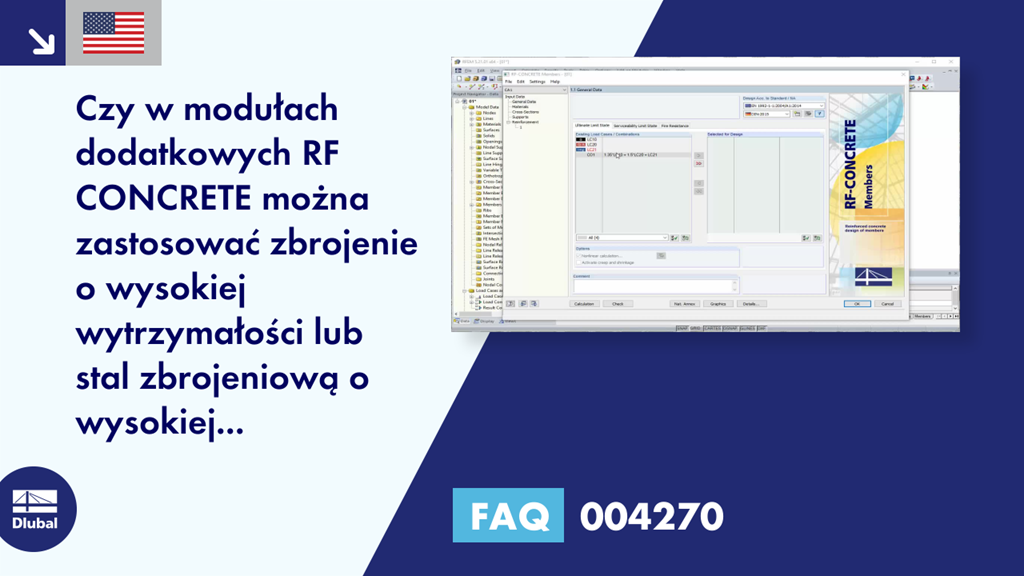

[EN] FAQ 004270 | Czy możliwe jest zastosowanie zbrojenia lub stali zbrojeniowej o wysokiej wytrzymałości w ...

Pytanie:
Czy w modułach dodatkowych RF ‑ CONCRETE można zastosować zbrojenie o wysokiej wytrzymałości lub stal zbrojeniową o wysokiej wytrzymałości?

Odpowiedź:
Tak, istnieje możliwość wyboru stali o wysokiej wytrzymałości SAS 670 do obliczeń nieliniowych w prętach RF ‑ CONCRETE. W ten sposób można przeprowadzić między innymi analizę stateczności słupów.

Stal można wybrać w sekcji Materiały modułu dodatkowego (patrz Rysunek 01). Ponieważ norma DIN EN 1992-1-1 domyślnie dopuszcza tylko fyk = 500 N/mm², w przypadku stosowania modułu SAS 670 wartość tę należy dostosować.

W Danych ogólnych można utworzyć załącznik krajowy zdefiniowany przez użytkownika, w którym maksymalna wartość granicy plastyczności zostanie zwiększona do fyk ≥ 670 N/mm² w punkcie 3.2 (patrz rysunek 02).
