Pytanie:

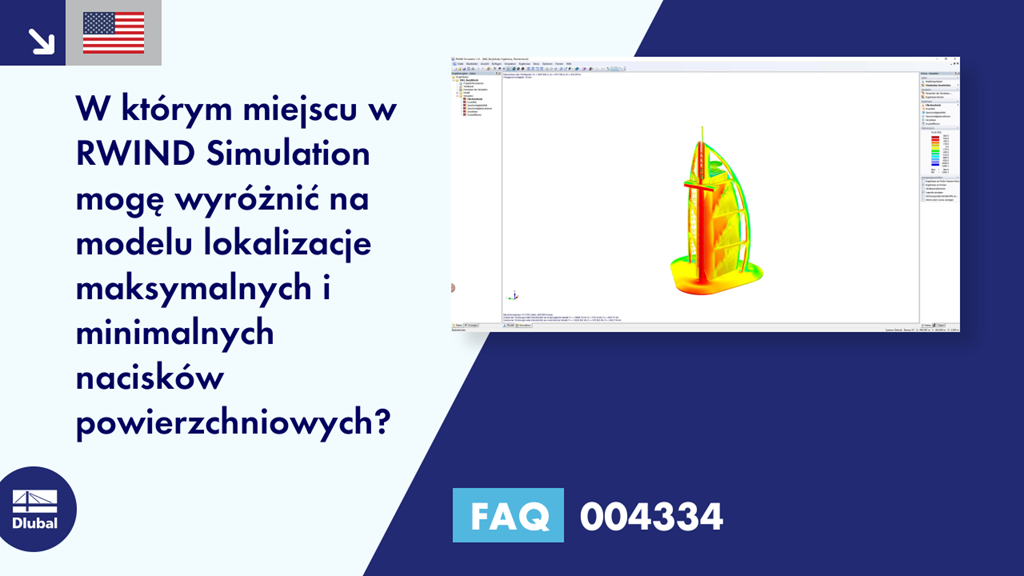

Gdzie w RWIND Simulation mogę wyróżnić lokalizacje z maksymalnymi i minimalnymi naciskami powierzchniowymi na model?
Odpowiedź:
W nawigatorze Wyświetlić opcję „Wartości min./maks.” W gałęzi „Pola skalarne”. Po aktywowaniu tej opcji typy wyników
Ciśnienie powierzchniowe
Pole ciśnienia
Pole prędkości
są wyświetlane w oknie graficznym w postaci dymka zawierającego najmniejsze i największe wyniki występujące globalnie.
