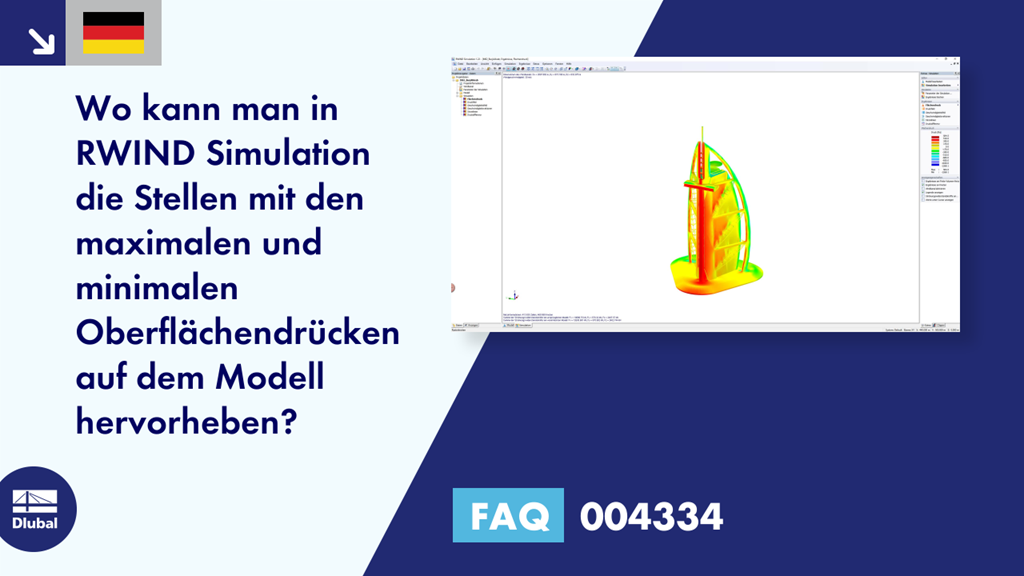

FAQ 004334 | Wo kann man in RWIND Simulation die Stellen mit den maximalen und minimalen Oberfläc...

Frage:
Wo kann man in RWIND Simulation die Stellen mit den maximalen und minimalen Oberflächendrücken auf dem Modell hervorheben?

Antwort:
Das Programm stellt im Anzeige-Navigator unter dem Zweig "Skalarfelder" die Option "Min-/Max-Werte" zur Verfügung. Mit Aktivierung dieser Option zeigt das Programm für die Ergebnistypen

Flächendruck

Druckfeld

Geschwindigkeitsfeld

in der Grafik jeweils eine Ergebnisblase an der Stelle mit dem kleinsten und mit dem größten global auftretenden Ergebnis an.
