Pytanie:

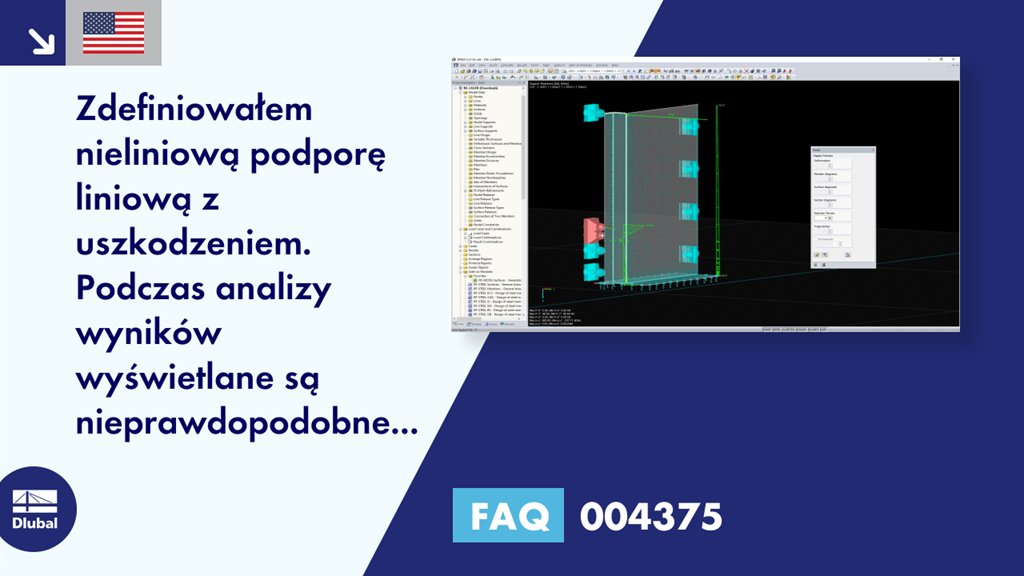

Zdefiniowałem nieliniową podporę liniową z uszkodzeniem. Podczas oceny wyników wyświetlane są niewiarygodne wyniki. Co możemy zrobić?
Odpowiedź:
Podobnie jak w przypadku powierzchni, istnieją różne opcje wygładzania służące do wyświetlania wyników reakcji podporowych. W przypadku podpory nieliniowej należy zawsze wybrać rzeczywisty rozkład, aby wyświetlić wyniki.
