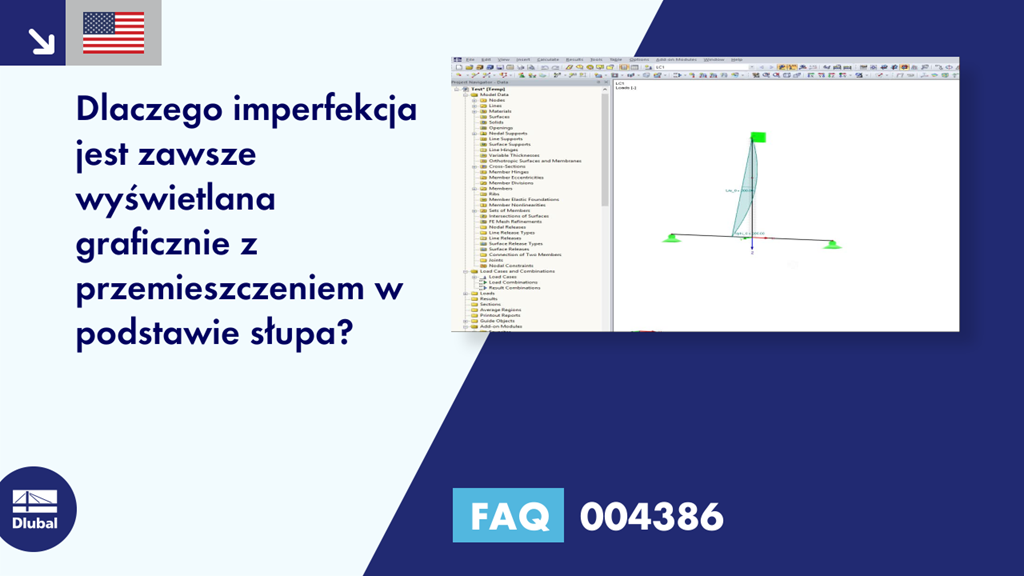

[EN] FAQ 004386 | Dlaczego imperfekcja jest zawsze wyświetlana graficznie z przemieszczeniem na słupie ...

Pytanie:
Dlaczego imperfekcja jest zawsze wyświetlana graficznie z przemieszczeniem w podstawie słupa?

Odpowiedź:
W grafice imperfekcje są zawsze zorientowane na podporze. W załączonym modelu i na rysunku 01 jedyna podpora imperfekcji jest zdefiniowana na głowicy słupa. Dlatego imperfekcja jest skierowana w tym miejscu.

Ponieważ graficzna niedoskonałość jest praktycznie równoważnym obciążeniem, sposób wyświetlania ma w tym przypadku znaczenie tylko wizualne. Wyświetlenie nie jest istotne dla obliczeń.

Aby graficznie zorientować imperfekcję w stosunku do górnej części głowicy słupa, można użyć na przykład sztywnego pręta i tam rozmieścić podporę (zdjęcie 02).
