Frage

Warum wird eine Imperfektion grafisch immer mit der Verschiebung am Stützenfuß angezeigt?

Antwort

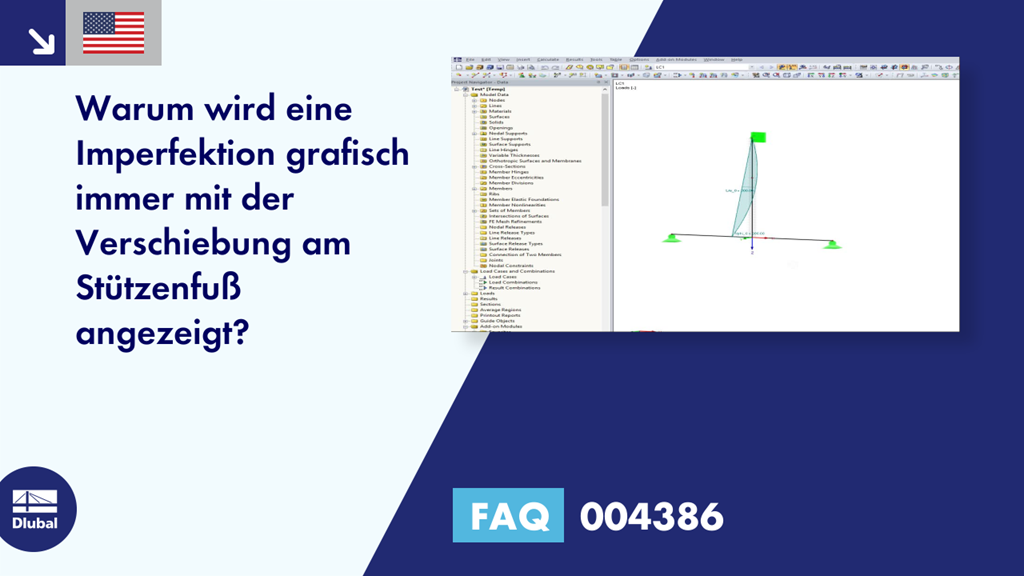

Imperfektionen werden in der Grafik immer an einem Lager ausgerichtet. Im angehängten Modell und im Bild 01 ist das einzige Lager der Imperfektion am Stützenkopf definiert. Deshalb wird die Imperfektion an diesem Punkt ausgerichtet.

Da die grafische Imperfektion faktisch eine Ersatzlast ist, ist die Darstellung in diesem Fall lediglich von visueller Relevanz. Für die Berechnung ist die Darstellung nicht von Bedeutung.

Um die Imperfektion grafisch auf den oberen Stützenkopf auszurichten, könnte man sich zum Beispiel mit einem Starrstab behelfen und dort das Lager anordnen (Bild 02).
