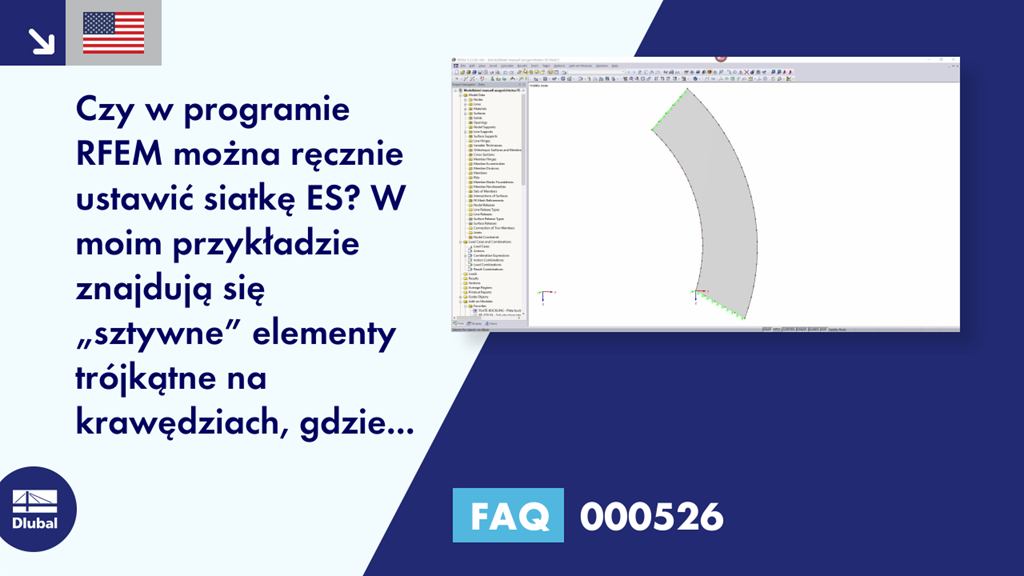

[PL] FAQ 000526 | Czy w programie RFEM można ręcznie ustawić siatkę ES?

W moim przykładzie ...

Pytanie:
Czy w programie RFEM można ręcznie ustawić siatkę ES?

W moim przykładzie znajdują się „sztywne” elementy trójkątne na krawędziach, gdzie elementy czworokątne byłyby bardziej realistyczne.

Odpowiedź:
W programie RFEM możliwe jest ręczne ustawienie siatki ES przy użyciu „punktów pomocniczych”.

Każdy wprowadzony punkt podczas generowania siatki pełni rolę punktu utwierdzenia siatki ES, co pozwala na jej indywidualne obliczenie. W tym celu należy aktywować opcję "Zintegrować nieużywane obiekty z powierzchniami".

Wprowadzając długość elementów ES, należy zwrócić uwagę, aby globalna siatka nie była mniejsza niż odległości między punktami.

Jako punkty pomocnicze służą "zwykłe" punkty.

RFEM 5
