Pytanie:

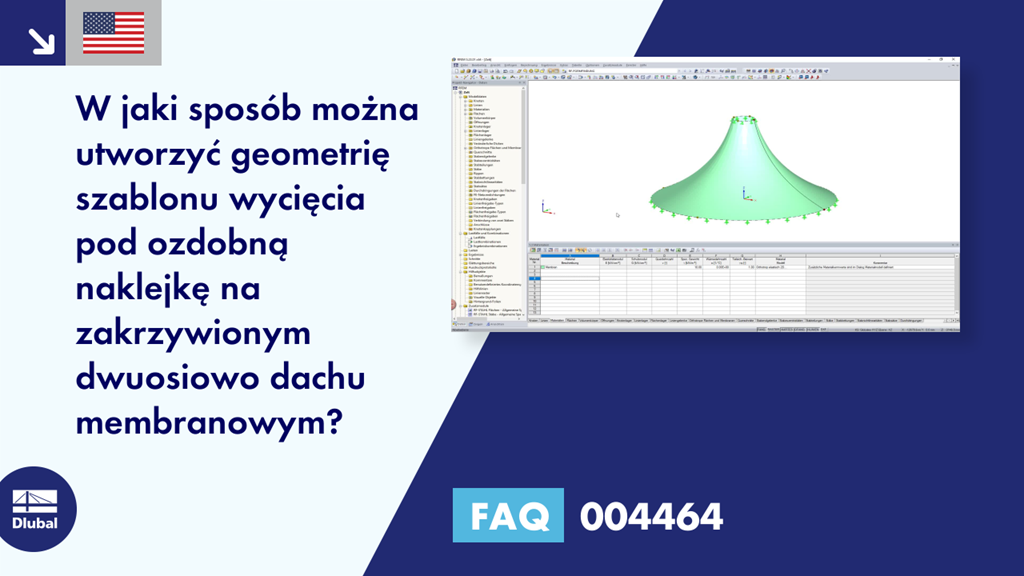

W jaki sposób można utworzyć geometrię szablonu wycięcia pod ozdobną naklejkę na zakrzywionym dwuosiowo dachu membranowym?
Odpowiedź:
Geometria naklejki na dachu membranowym zakrzywionej dwuosiowo zależy od jej położenia na dachu i kierunku rzutowania. Aby upewnić się, że naklejki można było nakładać na zakrzywioną powierzchnię bez żadnych zagięć, rzut grafiki, która ma być wyświetlana, należy spłaszczyć na zakrzywionej powierzchni. Geometryczne transwersje w programie RFEM można przeprowadzić w następujący sposób:
1.
Zaimportuj grafikę, która ma być wyświetlona jako warstwa tła, do modelu za pomocą interfejsu DXF.
Drugi
W zależności od zaimportowanej grafiki DXF należy zdefiniować linie cięcia na zakrzywionym kształcie podstawowym w żądanym kierunku rzutowania.
3.
Na kształcie podstawowym utworzyć węzły w punktach przecięcia linii przecięcia i odpowiednich powierzchniach pośrednich.
4.
Skopiuj nowo utworzoną konstrukcję węzła na kształcie podstawowym do nowego pliku modelu.
5.
W nowym modelu należy utworzyć linie splajnu między przecięciem a węzłami pośrednimi dla każdego przekroju.
6.
W zależności od właściwości materiału naklejki, należy zdefiniować powierzchniowy element membrany na powierzchni otaczającej linie wypustów.
7.
Utwórz szablon cięcia dla każdej jednostki powierzchni i oblicz spłaszczone geometrie naklejek.
