Frage

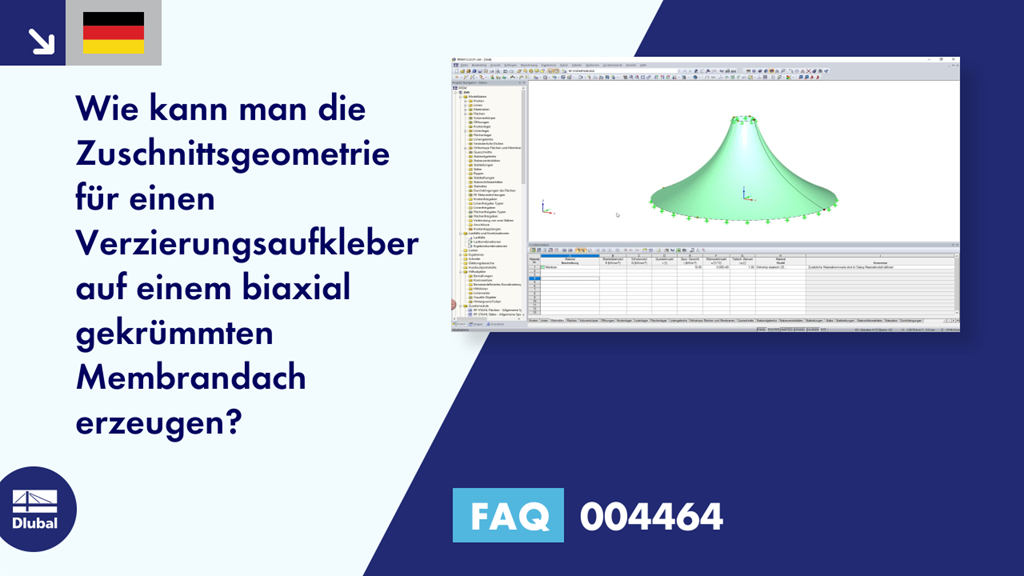

Wie kann man die Zuschnittsgeometrie für einen Verzierungsaufkleber auf einem biaxial gekrümmten Membrandach erzeugen?

Antwort

Die Geometrie eines Aufklebers auf einem biaxial gekrümmten Membrandach ist abhängig von seiner Lage auf dem Dach und seiner Projektionsrichtung zu entwickeln. Damit die Aufkleberelemente faltenfrei auf die gekrümmte Unterlage aufgebracht werden können, ist die Projektion der zu zeigenden Grafik auf der gekrümmten Unterlage zu verebnen. Die geometrische Transversion können Sie in RFEM wie folgt vornehmen:

  1. Importieren Sie über die DXF-Schnittstelle die darzustellende Grafik als Hintergrundfolie in das Modell.

  2. Definieren Sie abhängig von der importierten DXF-Grafik Schnittlinien auf der gekrümmten Grundform in der gewünschten Projektionsrichtung.

  3. Erzeugen Sie auf den Schnittpunkten der Schnittlinien und den jeweiligen Zwischenbereichen Knoten auf der Grundform.

  4. Kopieren Sie das neu erstellte Knoten-Konstrukt auf der Grundform in eine neue Modelldatei.

  5. Erzeugen Sie zwischen den Schnittpunkt- und Zwischenknoten im neuen Modell je Abschnitt Spline-Linien.

  6. Definieren Sie ein Membran-Flächenelement abhängig von den Aufklebermaterialeigenschaften in die von den Spline-Linien umschließende Fläche.

  7. Erzeugen Sie für jede Flächeneinheit ein Schnittmuster und berechnen die verebneten Aufklebergeometrien.
