Pytanie:

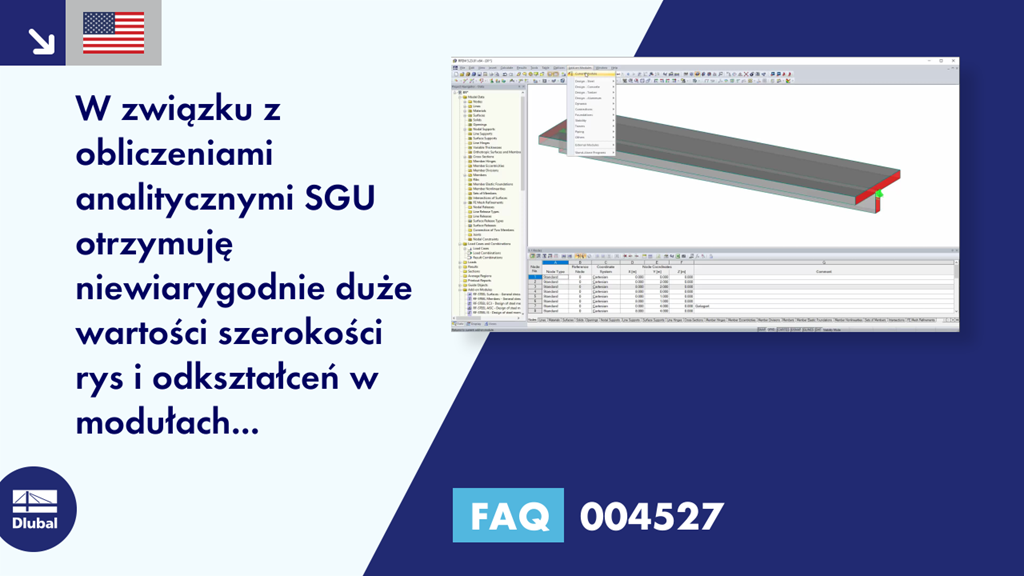

W związku z obliczeniami analitycznymi SGU otrzymuję niewiarygodnie duże wartości szerokości rys i odkształceń w modułach dodatkowych RF CONCRETE. Jaka jest przyczyna i jak mogę rozwiązać problem?
Odpowiedź:
W przypadku obliczeń analitycznych SGU należy pamiętać, że podstawą obliczeń jest zbrojenie dostarczone lub zaaplikowane do SGU.
Zbrojenie rzeczywiste może wynikać na przykład z obliczeń stanu granicznego nośności, zdefiniowanego zbrojenia podstawowego lub automatycznie wyznaczonego zbrojenia wymaganego do SGU. Zbrojenie zastosowane do wymiarowania SGU można przedstawić graficznie.
Przyczyna problemu:
Jeżeli w niektórych obszarach wynika zbyt małe zbrojenie ze względu na SGN lub w ogóle nie ma zbrojenia podstawowego, a jednocześnie nie zostało określone zbrojenie wymagane dla SGU, przeprowadzana jest analiza stanu granicznego użytkowalności bez zbrojenia lub ze zbyt małym zbrojeniem. W związku z tym, na przykład, podczas deformacji mogą wystąpić bardzo wysokie wyniki. Ponadto może wystąpić słaba zbieżność.
Rozwiązanie problemu:
Należy upewnić się, że zbrojenie znajduje się w każdym obszarze konstrukcji. W tym celu można na przykład zastosować zbrojenie podstawowe lub minimalne.
