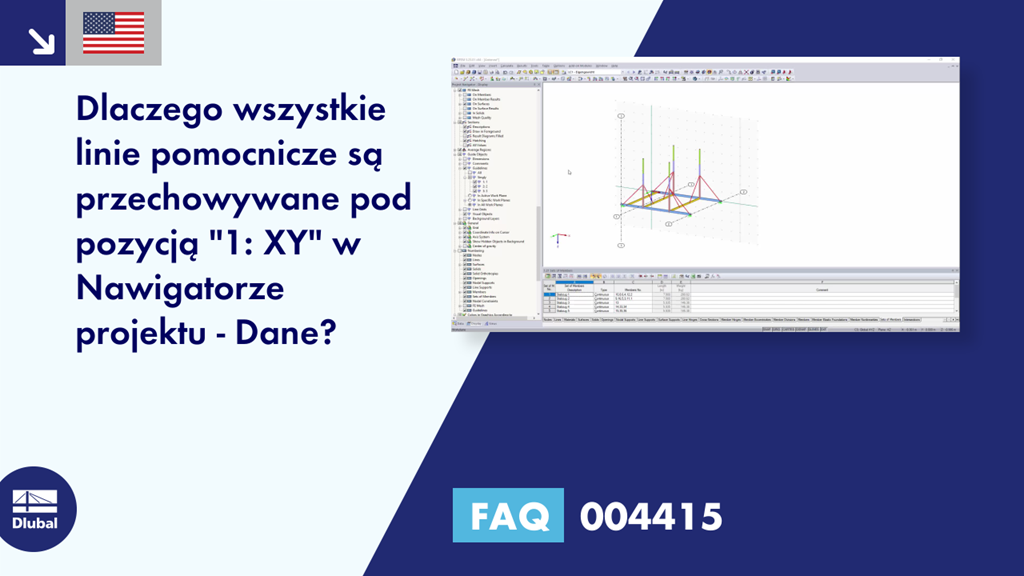

[PL] FAQ 004415 | Dlaczego wszystkie linie pomocnicze są przechowywane w Nawigatorze projektu pod pozycją "1: XY" ...

Rozszerzenie Wymiarowanie drewna umożliwia wymiarowanie słupów drewnianych zgodnie ze standardową metodą ASD 2018 NDS. Dokładne wyznaczenie nośności na ściskanie oraz współczynników redukcyjnych dla prętów drewnianych jest konieczne dla bezpieczeństwa konstrukcji. Poniższy artykuł weryfikuje maksymalną wytrzymałość na wyboczenie krytyczną obliczoną w module rozszerzeniowym Wymiarowanie drewna przy użyciu równań analitycznych krok po kroku zgodnie z normą NDS 2018, w tym współczynników dostosowania przy ściskaniu, skorygowanej wartości obliczeniowej na ściskanie i końcowego stopnia wyboczenia.

Parametry przekrojów walcowanych, najpopularniejszego typu przekrojów w programach RFEM i RSTAB, również mogą zostać zdefiniowane przez użytkownika. W tym celu należy zaznaczyć przekrój do modyfikacji w bibliotece przekrojów i kliknąć przycisk [Wprowadzanie parametryczne ...].

W tym artykule, przy użyciu modułu dodatkowego RF-/TIMBER AWC, sprawdzono adekwatność drewna o wymiarach 2x4 poddanego łącznemu zginaniu dwukierunkowemu i ściskaniu osiowemu. Właściwości i obciążenia belki i słupa podano na podstawie przykładu E1.8 z AWC Structural Wood Design Example 2015/2018.

Opcja Tryb nagrywania lotu umożliwia lot przez konstrukcję w programie RFEM i RSTAB. Przy użyciu klawiatury można kontrolować kierunek i prędkość lotu. Dodatkowo można zapisać przebieg całego lotu jako film wideo.

Bezpośredni interfejs z programem Revit umożliwia aktualizację modelu Revit w sposób analogiczny do zmian wprowadzonych w programie RFEM lub RSTAB. W zależności od modyfikacji obiekty w Revit mogą wymagać ponownego wygenerowania (usunięcie obiektu i ponowne wygenerowanie). Ponowne wygenerowanie odbywa się na podstawie modelu RFEM / RSTAB.

Aby uniknąć ponownego generowania, należy aktywować pole wyboru 'Aktualizować tylko materiały, grubości i przekroje'. W takim przypadku dostosowywane są tylko właściwości obiektów. Zmiany w materiale, grubości powierzchni i przekroju w tym przypadku nie są jednak uwzględniane.

Propozycja zbrojenia z RF-/CONCRETE Members może zostać wyeksportowana do Revit. Aktualnie obsługiwane są przekroje prostokątne i okrągłe.

Pręty zbrojeniowe można modyfikować w programie Revit.
