Dipl.-Ing. (FH) René Flori

2020-08-13

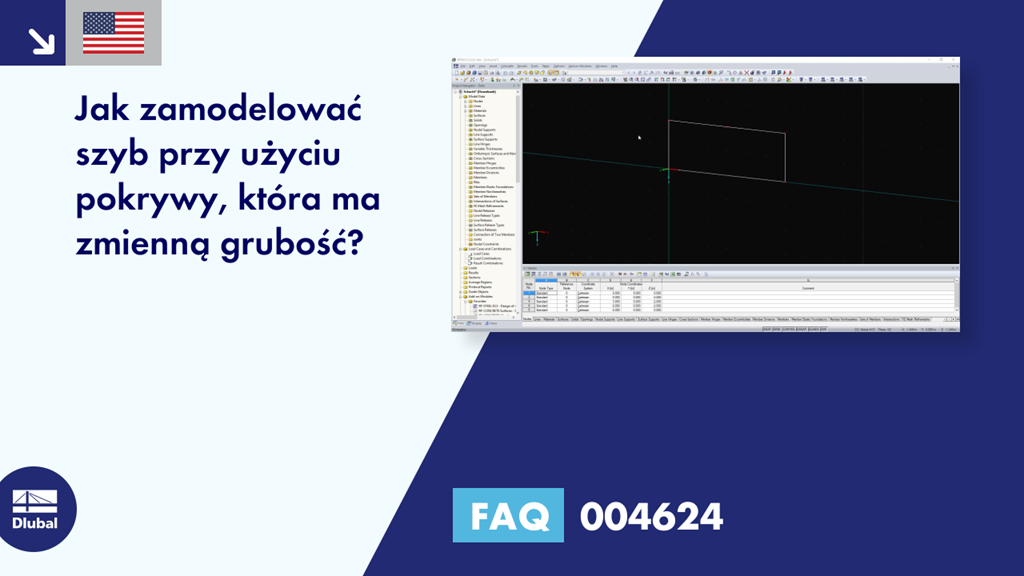

[PL] FAQ 004624 | Jak zamodelować szyb z pokrywą, która ma zmienną grubość...

Pytanie:
Jak zamodelować szyb przy użyciu pokrywy, która ma zmienną grubość?

Odpowiedź:
Zadanie to można łatwo rozwiązać za pomocą programu RFEM:

1.
Najpierw utwórz konstrukcję o powierzchniach o stałej grubości.
Drugi
Teraz należy dwukrotnie kliknąć powierzchnię, której ma zostać przypisana zmienna grubość.
3.
W sekcji "Grubość" okna dialogowego należy wybrać opcję "Zmienna...", a następnie kliknąć przycisk [Edytować].
4.
W oknie dialogowym "Nowa grubość zmienna" należy zdefiniować grubość zmienną, wykorzystując trzy węzły brzegowe powierzchni.

Czy mają Państwo jakieś pytania?
