Pytanie:

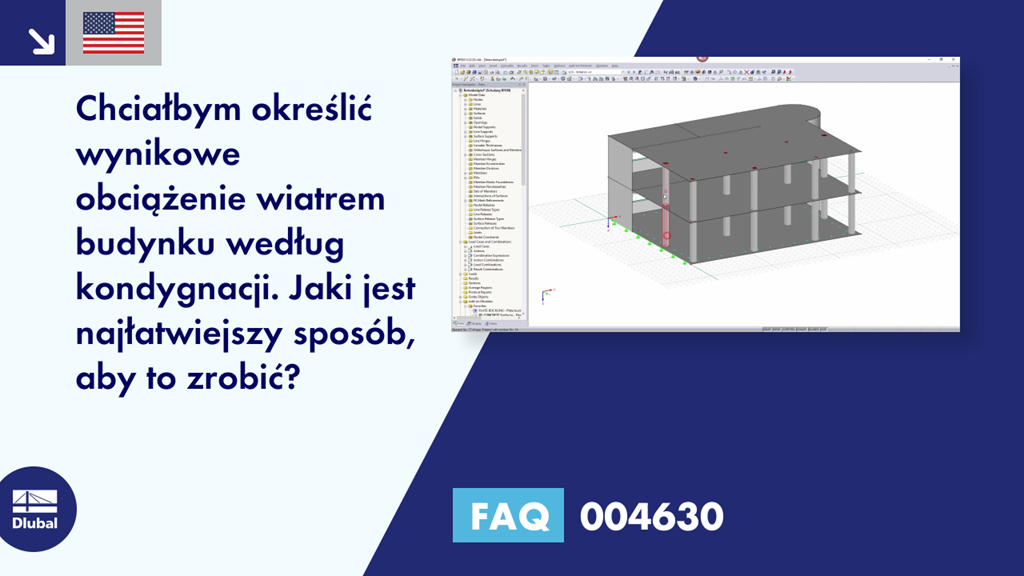

Chciałbym określić wynikowe obciążenie wiatrem budynku według kondygnacji. Jaki jest najłatwiejszy sposób, aby to zrobić?
Odpowiedź:
Najszybszym sposobem jest skorzystanie z belki wynikowej. Dla wygody można postawić ją bezpośrednio przy budynku.
Funkcją belki wynikowej jest przenoszenie wszystkich sił wewnętrznych prętów, powierzchni i brył na element belkowy w celu uzyskania sił wewnętrznych dla całej konstrukcji w odniesieniu do belki. Belka wynikowa umożliwia wyświetlenie wynikowej siły tnącej dla każdej kondygnacji w kierunku X i Y.
Po zdefiniowaniu belki wynikowej można przeglądać siły wewnętrzne zintegrowane w belce wynikowej. Siły wewnętrzne Vz i Vy mają znaczenie dla oceny. Maksymalna siła tnąca jest widoczna na dolnej stronie elementu wynikowego, która uwzględnia całą konstrukcję.
Siła tnąca dla każdej kondygnacji jest zawsze określana na podstawie różnicy między górną i dolną wartością. Konieczne jest zastosowanie dostatecznie dokładnego podziału belki wynikowej (Parametry obliczeń → Globalne parametry obliczeń → Liczba podziałów prętów dla - Wykresy wyników) oraz zdefiniowanie dostatecznie dokładnej siatki ES, ponieważ może to czasami mieć duży wpływ na parametry plastyczne dokładność wyników.
