[EN] FAQ 004630 | Chtěl bych stanovit výsledné zatížení větrem pro budovu po podlaží ...

Dotaz:

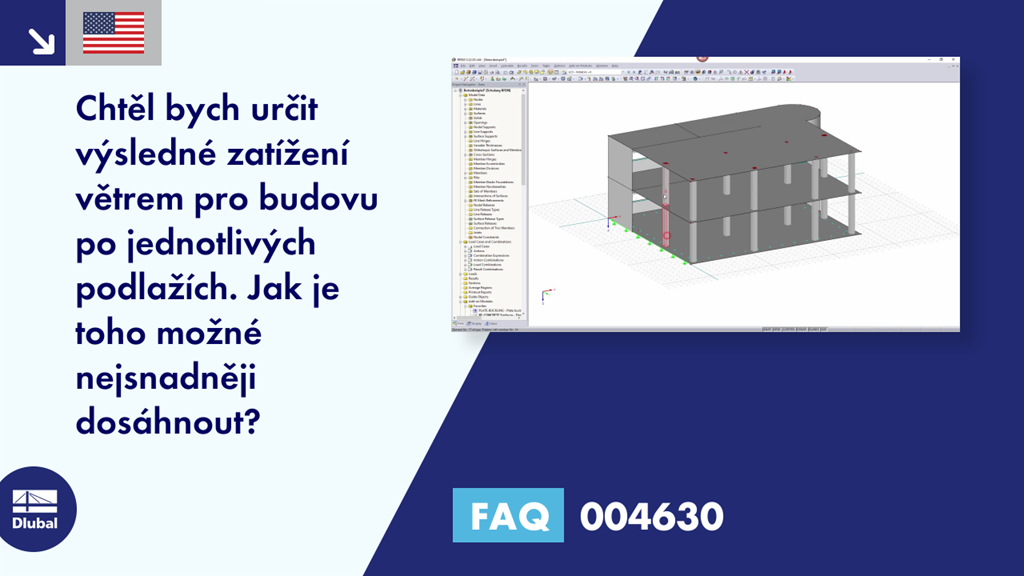

Chtěl bych určit výsledné zatížení větrem pro budovu po jednotlivých podlažích. Jak je toho možné nejsnadněji dosáhnout?

Odpověď:
Nejrychlejším způsobem je použití výsledkového prutu. Ten lze kvůli jednoduchosti umístit přímo vedle budovy.

Funkce výsledkového prutu slouží k přenosu všech vnitřních sil na prutech, plochách a tělesech na nosníkový prvek, abychom získali vnitřní síly pro celou konstrukci vztažené k prutu. Pomocí výsledkového prutu lze načíst výslednou smykovou sílu pro každé podlaží ve směru X a Y.

Po zadání výsledkového prutu je možné posoudit integrované vnitřní síly výsledkového prutu. Pro vyhodnocení jsou důležité vnitřní síly Vz a Vy. Maximální hodnotu smykové síly, zohledňující celou konstrukci, lze pozorovat na dolní straně výsledkového prutu.

Smyková síla pro každé podlaží se vždy stanoví z rozdílu mezi horní a spodní hodnoty. Je důležité použít dostatečně jemné dělení výsledkového prutu (Parametry výpočtu → Globální parametry výpočtu → Počet dělení prutu pro - Průběh výsledků) a definovat dostatečně jemnou síť konečných prvků, protože to může někdy silně ovlivnit přesnost výsledků.
